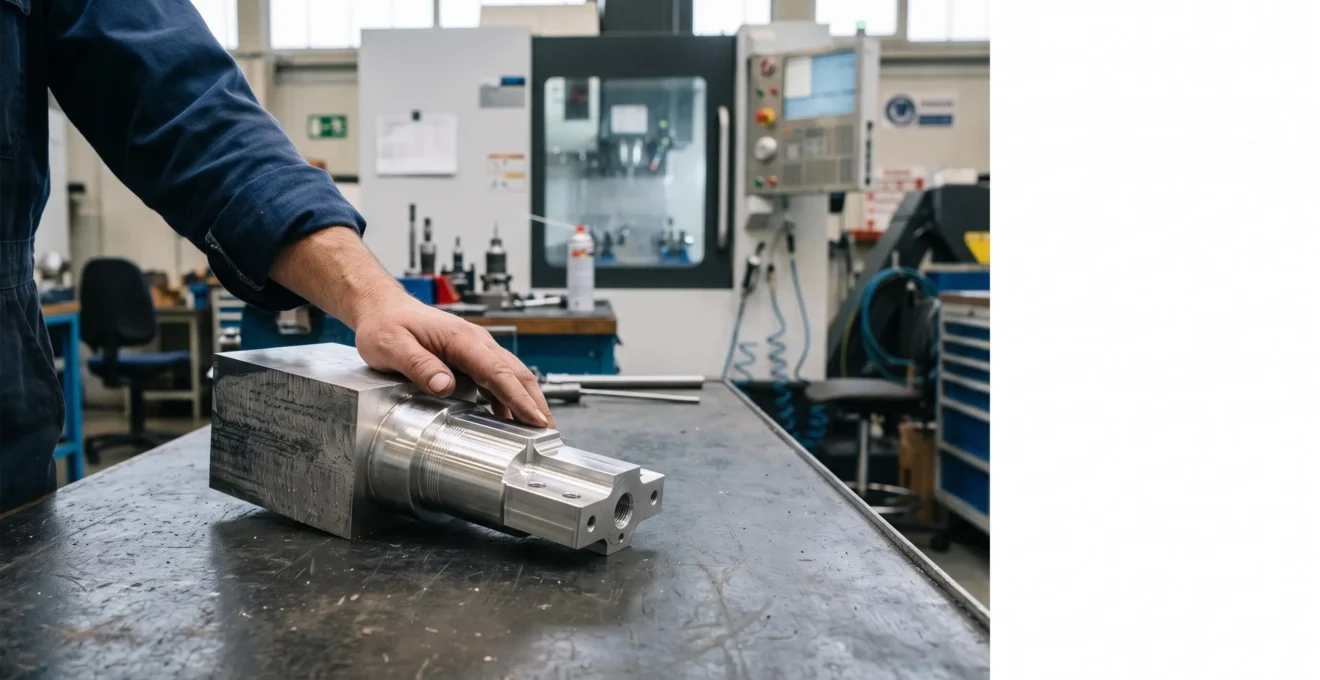

Vue d'ensemble d'un atelier d'usinage montrant une pièce métallique en cours de transformation, illustrant la notion d'ordre optimal des opérations.
Publié le 18 mai 2024

L’ordre optimal des opérations d’usinage ne se résume pas à la vitesse, mais à une gestion stratégique de la valeur ajoutée et du risque à chaque étape.

  • Placer les opérations critiques (précision, risque d’erreur) au début de la gamme minimise l’impact financier d’un rebut sur une pièce déjà coûteuse.
  • La stabilité du processus (usure d’outil, dérive thermique) sur une série complète est plus rentable à long terme qu’un temps de cycle théorique minimal mais instable.

Recommandation : Auditez vos gammes existantes en vous demandant : « À quelle étape ma pièce a-t-elle le plus de valeur ? » et « Où se situe mon risque maximal ? ». La réponse détermine souvent l’ordre le plus rentable.

En tant que responsable méthodes ou programmeur FAO, chaque nouvelle pièce est un défi : comment la produire vite, bien, et surtout, au moindre coût ? La pression sur la réduction des coûts de fabrication est constante. L’instinct premier pousse souvent à optimiser les paramètres de coupe, à investir dans de nouveaux outils plus performants ou à pousser les machines dans leurs derniers retranchements. Ces leviers sont certes valables, mais ils ne représentent qu’une fraction du potentiel d’optimisation.

Les solutions habituelles atteignent vite leurs limites et masquent une source de gains bien plus profonde et stratégique. Le véritable gisement de productivité, celui qui permet de réduire les coûts non pas de 2% mais potentiellement de 20% ou plus, se cache à la vue de tous : dans l’ordre même des opérations. Il ne s’agit pas seulement de savoir quoi faire, mais de décider dans quel ordre le faire. Cette décision, loin d’être anecdotique, est un arbitrage permanent entre la physique de la coupe, la géométrie de la pièce, la stabilité du processus et la gestion du risque financier.

Mais si la clé n’était pas de chercher la vitesse à tout prix, mais plutôt la séquence la plus robuste et la plus rentable ? Et si inverser deux opérations pouvait, contre toute attente, faire gagner plus de temps qu’un nouvel outil à 500€ ? C’est cette perspective que nous allons explorer. Nous n’allons pas parler de simples astuces, mais d’une véritable méthodologie de pensée pour construire des gammes d’usinage qui ne sont pas seulement rapides en théorie, mais surtout stables et profitables en production.

Cet article va décomposer, à travers des problématiques concrètes et des exemples chiffrés, les principes directeurs qui vous permettront de définir l’ordre optimal de vos opérations. Vous découvrirez comment chaque choix de séquence impacte directement le temps de cycle, la précision, le taux de rebut et, in fine, la marge de votre entreprise.

Pourquoi inverser 2 opérations peut réduire le temps d’usinage de 15 minutes ?

L’idée de gagner du temps en inversant des opérations peut sembler contre-intuitive. Pourtant, elle repose sur un principe fondamental souvent négligé : la gestion de la valeur ajoutée cumulative et du risque. Chaque opération ajoute non seulement de la forme à la pièce, mais aussi du coût (temps machine, usure outil, main-d’œuvre). Une pièce en fin de gamme a une valeur bien plus élevée qu’à son état de brut. L’enjeu financier d’un rebut en fin de parcours est donc démultiplié. L’ordre des opérations doit refléter cet arbitrage économique.

Imaginons une pièce complexe nécessitant une opération de finition très précise mais risquée (vibrations possibles, tenue d’outil délicate) et une opération de perçage standard. La logique voudrait peut-être réaliser tous les perçages en premier. Cependant, si l’opération de finition échoue, vous mettez au rebut une pièce qui a déjà subi plusieurs heures d’usinage. En plaçant l’opération la plus risquée au début du processus, lorsque la pièce a encore peu de valeur ajoutée, l’impact financier d’un échec est minimisé. Vous « sécurisez » le risque sur un investissement faible.

Cette logique est particulièrement vraie dans des secteurs comme l’aéronautique, où les industriels arbitrent constamment entre la sécurité du processus et l’optimisation de la performance. Placer une opération critique en amont permet de valider la partie la plus complexe avant d’engager des heures de machine coûteuses. L’impact est direct et mesurable. Dans un contexte de grande série, la moindre seconde économisée a des répercussions financières colossales. Pour illustrer, un guide technique de Tornos montre qu’un gain de 2 secondes par pièce peut générer jusqu’à 154 022 € de chiffre d’affaires supplémentaire par an sur une seule machine.

La « réduction de 15 minutes » du titre n’est donc pas due à une coupe plus rapide, mais à l’élimination d’un risque de reprise ou de rebut d’une pièce coûteuse, dont la refabrication aurait annulé tous les gains de temps par ailleurs. C’est un changement de paradigme : on n’optimise plus l’opération, on optimise le flux de valeur de la gamme complète.

Comment répartir les passes d’ébauche et de finition for un temps de cycle optimal ?

La dichotomie classique « ébauche pour enlever la matière, finition pour la cote » est une simplification excessive. La répartition stratégique entre ces deux phases est un levier majeur pour optimiser le temps de cycle sans compromettre la qualité. L’objectif est de trouver le point d’équilibre où l’ébauche travaille le plus possible, laissant juste la surépaisseur minimale et, surtout, constante pour que la finition soit rapide, prévisible et unique.

Une erreur fréquente est de réaliser une ébauche trop « prudente », laissant une surépaisseur importante et irrégulière. Cela oblige la passe de finition à compenser ces variations, ce qui la ralentit, augmente l’usure de l’outil de finition (qui est souvent le plus cher) et peut même générer des vibrations affectant l’état de surface. À l’inverse, une ébauche trop agressive peut induire des contraintes dans la pièce ou laisser des marques que la finition ne pourra pas effacer, entraînant des reprises manuelles ou des rebuts.

La stratégie optimale consiste à confier à l’ébauche la tâche de garantir une surépaisseur résiduelle homogène, quitte à ce que cette passe soit légèrement plus longue. On peut par exemple utiliser une passe de semi-finition qui suit précisément le profil de la pièce à quelques dixièmes près. La passe de finition n’a alors plus qu’à « lécher » la matière, avec des paramètres de coupe élevés, en une seule fois et sans surprise. Cette approche garantit la stabilité du processus, un critère plus important que la vitesse brute d’une seule passe. Des études de cas montrent qu’en optimisant les trajectoires et en répartissant mieux l’effort, on peut obtenir une réduction de 16% du temps de cycle tout en maintenant un Ra de 0,7 μm, prouvant l’efficacité d’une approche globale.

Plan d’action : valider votre répartition ébauche/finition

  1. Chronométrer systématiquement le temps réel sur les 5 premières pièces de toute nouvelle gamme.
  2. Comparer le temps mesuré au temps théorique (DNC vs sol) pour détecter les écarts liés à la matière réelle.
  3. Ajuster progressivement l’avance par paliers de 5 à 10 % plutôt que d’un seul coup.
  4. Vérifier l’usure de l’outil et la qualité de surface après chaque palier avant de valider la passe de finition.

Usinage complet on une seule prise ou avec retournement : quel impact on la précision ?

Le dilemme entre l’usinage 5 faces en une seule prise (dit « pendant ») et l’usinage en plusieurs prises avec retournement est au cœur de la conception des gammes. La réponse n’est pas universelle et dépend d’un arbitrage entre investissement, temps de cycle et, surtout, précision géométrique. L’avantage théorique de l’usinage en une seule prise sur un centre 5 axes est évident : il élimine le risque d’erreur de repositionnement.

Chaque fois qu’une pièce est démontée et remontée, un micro-décalage est inévitable, même avec les meilleurs montages d’usinage. Ce décalage, même infime, peut suffire à mettre la pièce hors tolérance sur des spécifications géométriques serrées (coaxialité, perpendicularité, localisation). La règle de base en métrologie est que la précision est inversement proportionnelle au nombre de changements de référence. L’usinage en une prise garantit que toutes les faces sont usinées dans le même référentiel machine, offrant la meilleure précision géométrique « naturelle » possible.

Cependant, cette approche a ses contraintes. Elle exige des machines plus complexes et coûteuses (5 axes), des stratégies de programmation plus élaborées pour éviter les collisions, et des montages spécifiques pour garantir l’accès à toutes les faces. Le retournement sur des machines 3 axes est souvent plus simple et plus rapide à mettre en œuvre. Il est parfaitement viable pour des pièces dont les tolérances entre faces ne sont pas critiques. Le choix dépend donc d’une analyse du plan de la pièce : si les cotes les plus serrées sont des tolérances de forme ou de position entre différentes faces, l’investissement dans une solution « en une prise » se justifie pleinement. Si les cotes critiques sont sur chaque face prise individuellement, une stratégie avec retournement peut être plus économique et tout aussi efficace.

L’erreur de gamme qui ajoute 3 opérations inutiles et 40% de temps on plus

L’une des sources les plus insidieuses de surcoût en usinage est la persistance d’opérations « historiques » qui ne sont plus nécessaires. Une gamme d’usinage est souvent une évolution : on part d’une gamme existante pour une pièce similaire, on l’adapte, et on la met en production. Avec le temps, ces copier-coller successifs peuvent accumuler des opérations qui n’ont plus lieu d’être : une passe de finition supplémentaire « par sécurité », un pointage avant un perçage alors que les forets modernes s’en passent, ou encore une séquence de dégrossissage inefficace héritée d’une ancienne machine.

Ces opérations inutiles ne coûtent pas seulement le temps de leur exécution. Elles impliquent des changements d’outils, des déplacements machine, des temps de cycle allongés et une complexité de programmation accrue. Le résultat est une gamme inefficace, avec un temps de cycle pouvant être supérieur de 40% à ce qu’il pourrait être avec une gamme optimisée à partir d’une feuille blanche. Le pire est que cette inefficacité devient la « norme » et n’est plus remise en question.

L’audit des gammes existantes est donc un exercice essentiel. Il s’agit de reprendre chaque opération et de se poser la question radicale : « Que se passe-t-il si on la supprime ? ». Cette démarche est aujourd’hui grandement facilitée par les logiciels de simulation et d’optimisation de parcours d’outils (FAO/CAM) basés sur la physique. Ils permettent de tester virtuellement des stratégies de coupe beaucoup plus agressives et de supprimer des passes de semi-finition, en garantissant la sécurité pour l’outil et la machine.

Optimisation par logiciel : gains réels

Un exemple concret illustre bien ce potentiel. Un atelier de prototypage a utilisé un logiciel d’optimisation pour revoir ses gammes. Selon l’analyse rapportée, les résultats montrent un gain d’au moins 17 % sur les pièces simples et jusqu’à 45 % sur les géométries complexes. Au-delà du temps gagné, cette optimisation a considérablement augmenté la durée de vie des outils et la confiance des opérateurs, qui peuvent lancer des programmes plus performants en toute sécurité. Cela démontre qu’une gamme non optimisée contient souvent l’équivalent de plusieurs opérations fantômes qui pèsent lourdement sur la rentabilité.

À quelle étape tester une nouvelle gamme for détecter les problèmes avant la série ?

Le lancement d’une nouvelle production est un moment critique. Une gamme d’usinage, aussi bien pensée et simulée soit-elle, reste théorique jusqu’à sa confrontation avec la réalité : la machine, l’outil, la matière et l’opérateur. Lancer une série complète sans validation progressive est une prise de risque considérable. La bonne pratique n’est pas un test unique, mais un processus de validation en plusieurs étapes, conçu pour intercepter les problèmes au plus tôt et au moindre coût.

La première étape est l’Inspection du Premier Article (FAI – First Article Inspection). Il s’agit de produire une seule pièce en suivant scrupuleusement la gamme et le programme CN. Cette pièce est ensuite contrôlée à 100% par le service qualité. L’objectif n’est pas de valider la production, mais de valider la *capacité du processus à produire une pièce conforme*. Chaque non-conformité, même minime, doit être analysée : est-ce une erreur de programmation ? Un mauvais réglage d’outil ? Un problème de bridage ? C’est à ce stade que les erreurs les plus grossières sont corrigées.

Si la FAI est concluante, la deuxième étape est la pré-série ou « tête de série ». On lance la production d’un petit nombre de pièces (typiquement 5 à 10). L’objectif change : on ne valide plus une seule pièce, mais la répétabilité du processus. L’opérateur et le régleur surveillent attentivement le comportement de la machine : bruits anormaux, vibrations, copeaux, usure des premiers outils. Les pièces de cette pré-série sont également contrôlées, en se concentrant sur la dispersion des cotes. Sont-elles toutes identiques ? Y a-t-il déjà une légère dérive ?

C’est durant cette phase de pré-série que l’on peut détecter les problèmes qui n’apparaissent pas sur la première pièce, comme l’échauffement de la machine ou une usure prématurée d’un outil. Ce n’est qu’après la validation de cette pré-série, avec les ajustements nécessaires documentés, que la production en série peut être lancée en toute confiance. Ce processus en deux temps (FAI puis pré-série) est l’assurance la plus efficace contre les mauvaises surprises et les lancements de production catastrophiques.

Comment réduire le temps de réglage de 2 heures à 30 minutes on une petite série ?

Sur des petites et moyennes séries, le temps de réglage de la machine peut représenter une part considérable, voire majoritaire, du coût total de production. Passer deux heures à régler une machine pour produire seulement 30 pièces est une aberration économique. La réduction drastique de ces temps de changement de série est l’un des plus grands gisements de productivité en atelier. La méthode de référence pour y parvenir est le SMED (Single-Minute Exchange of Die).

L’idée fondamentale du SMED est de distinguer deux types d’opérations de réglage : les opérations internes (qui ne peuvent être faites que lorsque la machine est à l’arrêt) et les opérations externes (qui peuvent être préparées pendant que la machine produit la série précédente). L’objectif est de convertir un maximum d’opérations internes en opérations externes. Préparer les outils, les montages, les instruments de mesure et les programmes CN à l’avance, sur un chariot dédié, pendant que la machine tourne, est l’application la plus directe de ce principe.

L’impact de cette simple organisation est massif. Ce qui est remarquable, c’est qu’une part significative de ces gains ne nécessite aucun investissement matériel lourd. Selon les experts, un guide dédié à la méthode SMED estime que 40 à 60 % de la réduction du temps de changement est obtenue dès les premières étapes de la méthode, qui sont purement organisationnelles : séparer l’interne de l’externe et standardiser les procédures.

SMED en action : -76% de temps de changement

Une étude de cas dans un atelier d’usinage est particulièrement éloquente. Le temps de changement de série sur des centres 5 axes était de 38 minutes en moyenne, avec une forte variabilité. Après un chantier SMED centré sur la préparation hors machine et la standardisation, le résultat est sans appel. Comme le détaille l’analyse, le temps moyen est passé de 38 à 9 minutes, soit une réduction de 76 %. Le gain annuel, sur l’ensemble du parc, a été chiffré à 580 heures de production récupérées. Passer de 2 heures à 30 minutes n’est donc pas une utopie, mais le résultat d’une méthode rigoureuse.

Pourquoi les 100 premières pièces sont conformes puis 5% de rebuts apparaissent ?

C’est le scénario cauchemardesque de tout producteur : une production qui démarre parfaitement, des contrôles au vert, puis, sans crier gare, les pièces se mettent à dériver et le taux de rebut explose. Ce phénomène de « falaise » n’est pas dû au hasard. Il est souvent la manifestation visible d’un point de bascule dans le processus, le plus souvent lié à l’usure de l’outil de coupe ou à une dérive thermique de la machine.

L’usure d’un outil n’est pas linéaire. Elle suit généralement une courbe en trois phases : une usure initiale rapide (rodage), une longue phase d’usure stable et progressive, puis une phase d’usure accélérée menant à la défaillance. Le problème est que les systèmes de surveillance simples, comme le suivi de la puissance de coupe, peinent à détecter avec précision le passage de la phase stable à la phase accélérée. Une étude approfondie sur la surveillance des outils de coupe a montré que la puissance de coupe, malgré sa sensibilité à l’usure, n’est pas un paramètre assez précis pour détecter le point de passage de la stabilisation à la dégradation rapide. Le processus semble donc stable pendant longtemps, jusqu’à ce que l’usure atteigne un seuil critique et que les cotes se mettent à dériver brutalement.

Le même phénomène s’applique à la dérive thermique. Au fur et à mesure que la machine et la broche chauffent, des dilatations se produisent, affectant le positionnement de l’outil de quelques microns. Ces quelques microns peuvent suffire à mettre la pièce hors tolérance. Ce phénomène est particulièrement marqué au début d’une longue série, le temps que la machine atteigne son équilibre thermique. La 101ème pièce n’est pas usinée dans les mêmes conditions que la première.

Pour anticiper ces phénomènes, il est crucial de connaître les différents types d’usure et leurs seuils, et de mettre en place un suivi statistique du processus (SPC) qui peut détecter les faibles dérives bien avant qu’elles ne deviennent des non-conformités.

Types d’usure d’outil et seuils critiques associés
Type d’usure Manifestation Seuil critique
Usure en dépouille (VB) Bande striée et brillante parallèle à l’arête, due au frottement de la pièce VB = 0,3 mm (usure uniforme)
Usure localisée Concentration de l’usure sur une zone précise de l’arête VB = 0,6 mm
Usures aléatoires Écaillage, fissuration en peigne, arête rapportée, défaillance brutale Apparition imprévisible, effet « falaise »

À retenir

  • L’ordre des opérations est un arbitrage entre le risque et la valeur ajoutée cumulative de la pièce.
  • La stabilité du processus (répétabilité, gestion de l’usure) est un objectif plus rentable que la vitesse brute instantanée.
  • La réduction des temps de réglage (SMED) et l’élimination des opérations inutiles sont les plus grands gisements de productivité.

Comment obtenir l’angle exact au premier pli on presse plieuse ?

Bien que différent de l’usinage, le pliage de tôle sur presse plieuse partage une problématique commune : l’obtention de la bonne géométrie du premier coup. L’ennemi principal du plieur est le retour élastique. Lorsqu’on plie une tôle, le métal conserve une « mémoire de forme » et tend à revenir partiellement à sa position initiale une fois la contrainte du poinçon relâchée. Un pli programmé à 90° pourra ainsi se retrouver à 92° ou 93° en réalité. Ce phénomène dépend de la nuance de l’acier, de son épaisseur et du sens de laminage.

Obtenir l’angle parfait du premier coup sans tâtonnement exige donc d’anticiper et de compenser ce retour élastique. Les constructeurs d’outillage l’intègrent d’ailleurs dans leur conception. Par exemple, un guide technique de tôlerie précise que pour obtenir un pli final à 90°, les matrices et poinçons sont souvent taillés à 85°. Cet angle plus fermé force la tôle à aller au-delà de la cible pour qu’elle revienne exactement à la bonne position.

Cependant, cette compensation standard n’est pas toujours suffisante, car le retour élastique varie d’un lot de matière à l’autre. La méthode la plus fiable et la plus simple pour s’ajuster est celle du pli de test. Elle consiste à appliquer une démarche méthodique pour corriger la commande numérique :

  • Prélever une chute de tôle issue du même lot et de la même épaisseur que la pièce à produire.
  • Effectuer un pli test à l’angle théoriquement visé sur cette chute.
  • Mesurer avec précision, à l’aide d’un rapporteur d’angle, l’écart entre l’angle réellement obtenu et l’angle cible.
  • Corriger la descente du poinçon ou l’angle programmé sur la commande numérique en fonction de cet écart mesuré.

Cette procédure, qui ne prend que quelques minutes, garantit que la première « pièce bonne » pliée sera conforme. C’est l’application directe du principe de qualification du processus avant le lancement en série, transposé au monde de la tôlerie.

Pour aller plus loin, il est crucial de comprendre comment intégrer cette approche de compensation dans un plan global de maîtrise du processus.

Pour transformer ces principes en gains tangibles, l’étape suivante consiste à auditer vos gammes les plus critiques à travers ce nouveau prisme de risque et de valeur ajoutée. Évaluez dès maintenant la séquence qui offrira la plus grande stabilité et rentabilité à votre production.
