Comment maîtriser le décolletage pour la production de masse en haute précision ?

L’un des défis majeurs pour tout responsable d’atelier de décolletage est la constance. Les 100 premières pièces sont parfaites, les cotes sont dans l’intervalle de tolérance, et la production est lancée avec confiance. Puis, après quelques heures et des milliers de pièces usinées, l’inévitable se produit : une alerte du contrôle qualité signale une dérive dimensionnelle, et le taux de rebut commence à grimper. La réaction habituelle consiste à incriminer l’usure de l’outil, à procéder à un changement et à relancer la série. Pourtant, cette approche n’est souvent qu’un pansement sur un problème plus profond.

La véritable maîtrise de la production en grande série, visant des volumes de 100 000, 200 000 pièces ou plus, ne se résume pas à posséder des machines rapides ou à changer les plaquettes à temps. Elle repose sur une compréhension fine et un contrôle statistique des phénomènes physiques inhérents à l’usinage continu. Le véritable ennemi n’est pas l’outil qui s’use, mais la variabilité globale du processus, dont la dilatation thermique est l’une des composantes les plus critiques et les plus sous-estimées.

Cet article propose de dépasser l’approche réactive pour embrasser une stratégie de pilotage proactif. Et si la clé n’était pas de corriger les rebuts, mais d’empêcher leur apparition en anticipant les dérives ? Nous allons explorer comment la Maîtrise Statistique des Procédés (MSP), une connaissance approfondie des sources de variation et un choix d’équipement raisonné permettent de garantir une capabilité process élevée, même sur les plus longues séries. C’est le passage d’un art de l’ajustement à une science de la prédiction.

Pour aborder cette discipline de la précision en grande série, nous allons décortiquer les facteurs de performance, depuis la physique de la machine jusqu’aux outils statistiques qui permettent de la piloter. Le sommaire ci-dessous détaille les étapes clés de cette montée en compétence.

Pourquoi le décolletage permet des cadences 5 fois supérieures au tournage conventionnel ?

La supériorité du décolletage en termes de cadence ne réside pas seulement dans la vitesse de rotation de la broche, mais dans le principe même de son fonctionnement : l’usinage en continu à partir d’une barre de matière. Contrairement au tournage conventionnel où chaque pièce est chargée, usinée, puis déchargée individuellement (cycle « en lopins »), le tour de décolletage travaille sur une barre ou un fil métallique de plusieurs mètres. Comme le souligne l’encyclopédie Wikipédia, les pièces sont usinées les unes à la suite des autres dans la barre, avec pour objectif d’atteindre une productivité et une précision élevées.

Ce processus élimine les temps morts liés au chargement et déchargement de chaque ébauche. La seule interruption majeure est le changement de la barre de matière une fois celle-ci entièrement consommée. Sur les machines modernes, ces changements sont automatisés grâce à des ravitailleurs (ou « embarreurs »), réduisant l’intervention humaine et les arrêts à quelques dizaines de secondes. Cette approche permet de diviser drastiquement les temps de cycle non productifs.

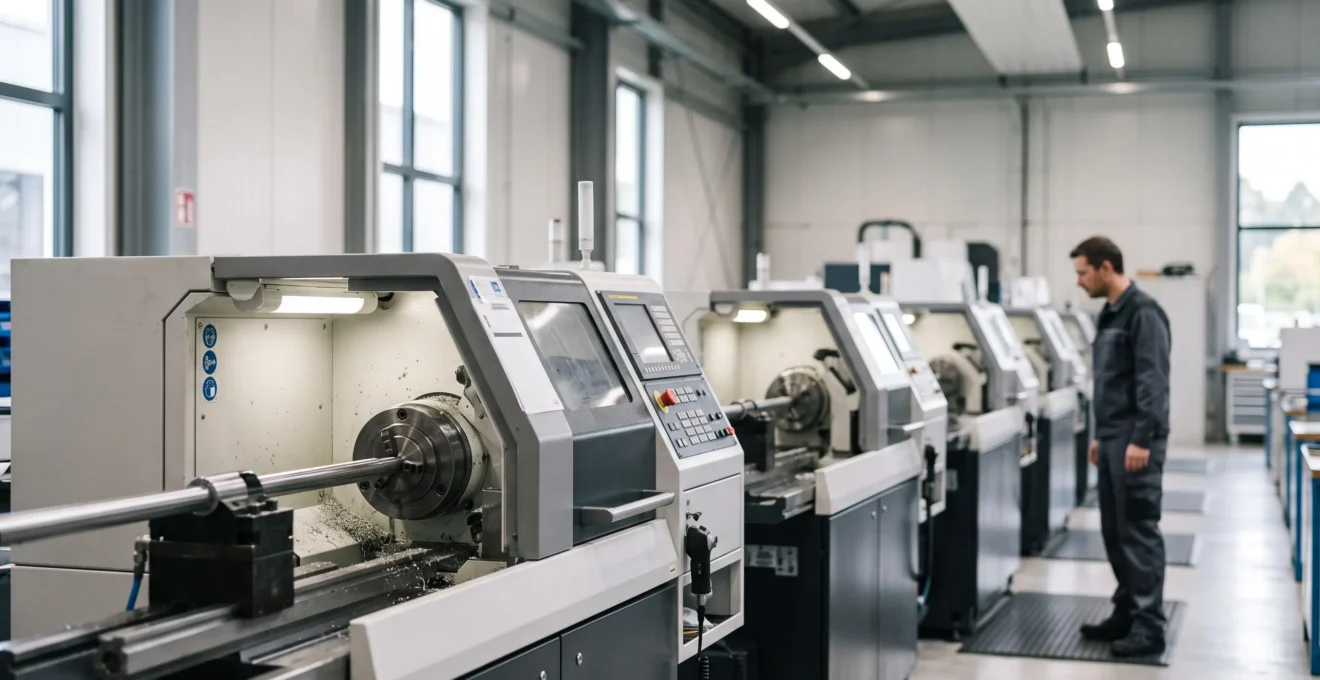

Comme le montre cette vue d’un atelier, la machine transforme une matière première brute (la barre) en un flux continu de pièces finies. Le tronçonnage de la pièce terminée est la dernière opération du cycle, et immédiatement, la barre avance à nouveau pour que l’usinage de la pièce suivante commence. C’est cette imbrication des opérations et la suppression des temps annexes qui expliquent les gains de productivité massifs, permettant d’atteindre des cadences souvent 5 à 10 fois supérieures à celles d’un tour CNC traditionnel pour des pièces de géométrie similaire.

Cependant, cette vitesse impressionnante n’a de valeur que si la qualité est maintenue sur l’intégralité de la série. La vitesse brute doit donc être subordonnée à la maîtrise du processus.

Comment ajuster les outils et paramètres for garantir la capabilité on série longue ?

Garantir la conformité sur des centaines de milliers de pièces n’est pas une question d’ajustements ponctuels, mais de pilotage statistique. L’indicateur clé est la capabilité du processus (Cpk). Il mesure l’aptitude de votre processus à produire des pièces à l’intérieur des limites de tolérance spécifiées par le client. Un Cpk faible signifie que votre processus est instable ou mal centré, générant inévitablement des rebuts. L’objectif industriel commun est d’atteindre un Cpk de 1,33 ou 1,67, ce qui correspond à un très faible taux de pièces non conformes.

La méthode pour atteindre et maintenir un Cpk élevé est la Maîtrise Statistique des Procédés (MSP ou SPC en anglais). Elle consiste à mesurer à intervalles réguliers les cotes critiques des pièces produites et à reporter ces mesures sur des cartes de contrôle. Ces cartes permettent de visualiser les variations du processus et de distinguer les « causes communes » (le « bruit » normal du processus) des « causes spéciales » (un événement anormal : bris d’outil, lot matière défectueux, etc.). Comme le résume un expert, la SPC permet de détecter les anomalies en temps réel et de prendre des mesures correctives avant que des problèmes ne surviennent.

La SPC permet de détecter les anomalies en temps réel et de prendre des mesures correctives avant que des problèmes ne surviennent.

– Emmanuel Duclos, CQO at Work – Maîtrise statistique des procédés SPC

En analysant les tendances sur les cartes de contrôle (par exemple, une dérive lente et continue de la moyenne), le régleur peut intervenir de manière préventive : appliquer une micro-correction sur la jauge outil pour compenser l’usure, bien avant que la cote ne sorte de la tolérance. Selon les standards de qualité, le procédé est dit capable si le Cpk est supérieur à 1, ce qui signifie que l’on accepte au maximum 3 pièces sur 1000 hors tolérance. L’enjeu est donc de piloter le processus pour qu’il reste centré et que sa dispersion soit bien inférieure à l’intervalle de tolérance.

Le déploiement de la MSP transforme la gestion de la qualité d’une activité de contrôle final en une stratégie de pilotage intégrée à la production.

Mono-broche ou multi-broches : quelle machine for 200 000 pièces/an ?

Le choix entre un tour mono-broche et un tour multi-broches est stratégique et ne doit pas se baser uniquement sur la cadence. Pour un volume annuel de 200 000 pièces, la décision dépend du coût total par pièce, qui inclut l’amortissement de la machine, les temps de réglage, la maintenance et la flexibilité requise. Un tour mono-broche usine les pièces de manière séquentielle : une seule broche travaille. Un tour multi-broches, quant à lui, fonctionne comme plusieurs machines en parallèle : il possède généralement 6 ou 8 broches qui usinent autant de pièces simultanément, chaque pièce passant d’une station à l’autre pour réaliser les différentes opérations.

Le gain de cadence est spectaculaire. Il est couramment admis que les cadences de production sur un multi-broches peuvent être multipliées par 3 ou par 6 par rapport à une décolleteuse mono-broche. Si une pièce requiert 60 secondes sur un mono-broche, elle pourrait n’en demander que 10 à 15 sur un multi-broches, car le temps de cycle global correspond au temps de l’opération la plus longue, et non à la somme de toutes les opérations. Cependant, cette performance a un coût : un investissement initial bien plus élevé et des temps de réglage beaucoup plus longs et complexes. Changer de référence sur un multi-broches peut prendre plusieurs jours, contre quelques heures sur un mono-broche.

La décision repose donc sur un point de bascule économique. Le tableau suivant, basé sur les technologies d’usinage courantes, synthétise les critères de choix.

Pour un volume de 200 000 pièces/an, si la production est stable sur plusieurs années, le multi-broches est souvent la solution la plus rentable. Si le produit risque de changer ou si plusieurs références différentes doivent être produites sur la même machine, la flexibilité du mono-broche reste un atout majeur.

L’erreur de surveillance qui laisse dériver la cote de 0,05 mm après 5 000 pièces

Lorsqu’une dérive dimensionnelle apparaît progressivement au cours d’une longue série, l’erreur de surveillance la plus commune est de se focaliser exclusivement sur l’usure de l’outil et de négliger la source de variation la plus insidieuse : la dilatation thermique de la machine. Le fonctionnement à haute vitesse de la broche, des moteurs d’axes et des pompes hydrauliques génère une quantité de chaleur considérable. Cette chaleur se propage dans la structure de la machine (bâti, tête de broche, vis à billes), provoquant des dilatations de l’ordre de plusieurs micromètres.

Ce phénomène n’est pas négligeable. Des études montrent que la dilatation thermique de la broche varie généralement de 0,010 mm à 0,050 mm (10 à 50 µm) en fonction de sa vitesse, de la durée de fonctionnement et de la conception de la machine. Une dérive de 50 µm (0,05 mm) est suffisante pour mettre une pièce hors tolérance dans la plupart des applications de précision. Cette dérive n’est pas instantanée ; elle s’installe progressivement à mesure que la machine atteint son équilibre thermique, ce qui explique pourquoi les premières pièces sont conformes et les problèmes apparaissent plus tard.

Une autre source de dérive progressive est l’usure des éléments de guidage, comme le canon. Comme le montre cette image macro, l’usure, même fine, et l’accumulation de micro-copeaux peuvent altérer le guidage de la barre et introduire des variations dimensionnelles. Cependant, la dérive thermique reste souvent le facteur prépondérant et le plus difficile à dissocier de l’usure d’outil. Pour la maîtriser, plusieurs stratégies existent :

• Refroidissement actif : Les machines haut de gamme intègrent des circuits de refroidissement pour la broche et les vis à billes afin de maintenir une température stable.
• Cycles de préchauffage : Avant de lancer la production en série, un programme de « chauffe » fait tourner la broche et bouger les axes à vide pour amener la machine à sa température de fonctionnement stable.
• Compensation logicielle : Des capteurs de température placés sur la structure de la machine permettent au contrôle numérique (CNC) de calculer la dilatation en temps réel et d’appliquer des micro-corrections sur les positions des axes pour la compenser.

Ignorer la dilatation thermique revient à piloter un processus dont les règles du jeu changent constamment. La reconnaître et la compenser est une étape essentielle vers la haute précision en grande série.

À quelle fréquence changer les outils de décolletage for éviter les rebuts ?

Définir une fréquence de changement d’outil basée sur un nombre fixe de pièces (ex: « changer la plaquette toutes les 2000 pièces ») est une approche simple mais fondamentalement sous-optimale. Elle conduit soit à des changements prématurés (perte de coût-outil), soit à des changements tardifs (production de rebuts). La stratégie moderne vise à maximiser la durée de vie de chaque outil en pilotant son usure de manière prédictive plutôt que de la subir.

Plutôt que de se demander « quand changer ? », la question pertinente est « comment maintenir la cote juste malgré l’usure ? ». La réponse se trouve dans les corrections d’usure dynamiques via le contrôle numérique (CNC). En utilisant la Maîtrise Statistique des Procédés (MSP), le régleur peut observer une tendance à la dérive sur sa carte de contrôle (par exemple, un diamètre qui augmente de 2 µm toutes les 100 pièces) et appliquer une correction négative de -2 µm sur la jauge de l’outil correspondant. Ce faisant, il annule l’effet de l’usure et maintient la cote au centre de la tolérance.

L’outil n’est alors changé que lorsque l’une de ces conditions est remplie :

• Dégradation de l’état de surface : L’usure du rayon de bec de l’outil provoque une augmentation de la rugosité (Ra) au-delà de la spécification.
• Bris d’outil imminent : Détecté par une augmentation soudaine de l’effort de coupe (via le monitoring de la puissance broche) ou par l’apparition de vibrations.
• Limite de compensation atteinte : La valeur de correction accumulée devient trop importante, signalant que la géométrie de l’outil est trop dégradée pour garantir une coupe de qualité.

Les systèmes les plus avancés utilisent des compensations prédictives automatisées. Ils ne se contentent pas de corriger l’usure, mais adaptent les paramètres en temps réel pour la ralentir. On peut ainsi imaginer des micro-ajustements de la vitesse de broche pour compenser l’usure, des modifications de trajectoires pour compenser les déformations thermiques, ou une gestion optimisée de l’arrosage en fonction de la température mesurée dans la zone de coupe.

En conclusion, la durée de vie d’un outil n’est pas une fatalité, mais une variable qui se pilote. L’objectif est d’extraire la totalité de son potentiel productif tout en garantissant la conformité de chaque pièce usinée.

Comment calculer l’avance maximale for obtenir Ra 1,6 µm on tournage finition ?

L’état de surface, ou rugosité (Ra), est un paramètre critique en finition. Pour une pièce tournée, il est directement lié à deux paramètres de coupe principaux : l’avance par tour (f) et le rayon de bec de l’outil (rε). La théorie de l’usinage fournit une formule approchée pour estimer la rugosité théorique : Ra (en µm) ≈ (f² * 1000) / (8 * rε), où l’avance ‘f’ est en mm/tr et le rayon ‘rε’ en mm.

D’après cette formule, pour un état de surface cible de Ra 1,6 µm avec une plaquette standard ayant un rayon de bec de 0,8 mm (rε = 0,8), on peut calculer l’avance maximale théorique : f ≈ √((Ra * 8 * rε) / 1000) ≈ √((1.6 * 8 * 0.8) / 1000) ≈ 0,10 mm/tr. En théorie, une avance de 0,10 mm/tr devrait donc produire un état de surface proche de 1,6 µm. Cependant, cette formule est une simplification qui ne prend pas en compte de nombreux facteurs réels.

En pratique, la vitesse de coupe (Vc) joue un rôle indirect mais crucial. Comme le souligne un expert de l’usinage de précision, une vitesse inadaptée accélère l’usure de l’outil, modifie son rayon effectif et dégrade l’état de surface. Une vitesse de coupe trop faible peut générer un « artefact de coupe » ou de l’arrachement matière, tandis qu’une vitesse trop élevée accélère l’usure en cratère et en dépouille, ce qui émousse le rayon de bec et augmente mécaniquement la rugosité. De plus, la formation d’une arête rapportée à certaines vitesses peut totalement ruiner l’état de surface. La stabilité de la machine, la rigidité du montage et la qualité de la lubrification sont également des facteurs déterminants qui peuvent dégrader le résultat final.

L’approche pragmatique consiste à démarrer avec une avance légèrement inférieure à la valeur théorique (ex: 0,08 mm/tr) et à ajuster la vitesse de coupe pour obtenir la meilleure finition, avant d’augmenter progressivement l’avance tout en surveillant le Ra obtenu.

Pourquoi les 100 premières pièces sont conformes puis 5% de rebuts apparaissent ?

Ce scénario, classique et frustrant, pointe presque toujours vers la même cause racine : les réglages ont été effectués sur une machine « froide », qui n’a pas encore atteint son équilibre thermique. Un centre d’usinage ou un tour de décolletage est un système mécanique qui se déforme sous l’effet de la chaleur générée par ses propres composants (broche, moteurs, etc.).

Lors du démarrage d’une nouvelle série, le régleur produit quelques pièces, les mesure, et ajuste les jauges outils pour atteindre le milieu de la tolérance. À ce moment, la machine est à température ambiante ou a peu fonctionné. La production est lancée. Mais au fil des minutes, la chaleur s’accumule. Des études précises du comportement des machines-outils montrent que les broches nécessitent 15 à 30 minutes de fonctionnement avant d’atteindre l’équilibre thermique. Pendant cette phase de montée en température, la structure de la machine se dilate.

Cette dilatation entraîne un déplacement du point de référence de l’outil par rapport à la pièce. Même si ce déplacement n’est que de quelques centièmes de millimètre (0,02 ou 0,03 mm), il s’ajoute à la dispersion naturelle du processus et à l’usure de l’outil. Conséquence : les cotes des pièces usinées « à chaud » ne sont plus les mêmes que celles des pièces réglées « à froid ». La production dérive lentement mais sûrement vers une limite de tolérance. Les 5% de rebuts ne sont que la partie visible de l’iceberg : la totalité de la production a probablement dérivé, et seule une fraction a franchi la limite.

La solution à ce problème est conceptuellement simple : ne jamais effectuer les réglages finaux sur une machine froide. La bonne pratique consiste à lancer un cycle de préchauffage avant de produire les pièces de réglage. Ce cycle, d’une durée de 20 à 30 minutes, fait tourner la broche et bouger les axes pour amener la machine à sa température de régime. Les réglages effectués sur cette machine stabilisée seront alors valides pour toute la durée de la production en série.

Ignorer cet effet thermique, c’est garantir l’apparition de dérives et de rebuts sur toute production de plus d’une demi-heure.

Comment utiliser les fonctions méconnues de votre centre d’usinage for gagner du temps ?

Au-delà des fonctions de base, les contrôles numériques (CNC) modernes regorgent de fonctionnalités avancées conçues pour automatiser les tâches, réduire les temps de cycle et améliorer la précision. Les maîtriser permet de transformer un bon processus en un processus excellent. Souvent, ces fonctions sont sous-utilisées par méconnaissance. En voici trois particulièrement puissantes pour la production en grande série.

1. La gestion des outils « frères » (Sister Tools) : Cette fonction permet de définir un outil de remplacement identique pour chaque outil critique de votre programme. Vous pouvez spécifier une durée de vie pour l’outil principal (en nombre de pièces, en temps de coupe ou en fonction d’une mesure d’usure). Lorsque cette limite est atteinte, la machine ne s’arrête pas en alarme ; elle met automatiquement l’outil usé de côté et appelle son « outil frère » neuf pour continuer la production sans interruption. Cela permet un usinage sans surveillance sur de très longues périodes (ex: la nuit).

2. Les cycles de palpage in-process : De nombreuses machines peuvent être équipées de palpeurs (ex: Renishaw) pour effectuer des mesures directement dans la machine. Vous pouvez programmer un cycle de mesure toutes les N pièces. Par exemple, après 50 pièces, la machine peut s’arrêter brièvement, palper un diamètre critique, comparer la valeur mesurée à la valeur nominale, et calculer automatiquement la correction d’usure à appliquer à l’outil. Le processus devient auto-correctif, ce qui est le premier pas vers une production « zéro défaut ».

3. La compensation active de la charge outil (Adaptive Control) : Cette fonction intelligente surveille en temps réel la puissance consommée par la broche ou les servomoteurs. Si la charge augmente (signe d’un sur-copeau, d’une matière plus dure ou d’un outil qui s’émousse), la CNC peut réduire automatiquement l’avance pour protéger l’outil. Inversement, si la charge est faible (coupe dans le vide, sous-copeau), elle peut augmenter l’avance pour gagner du temps de cycle. Cela optimise chaque seconde du programme et augmente la sécurité du processus.

Pour traduire ces principes en gains de productivité, la prochaine étape est de réaliser un audit de capabilité de vos processus actuels et de lancer un projet pilote de MSP sur une ligne de production critique.
