Comment utiliser les fonctions méconnues de votre centre d’usinage pour gagner du temps ?

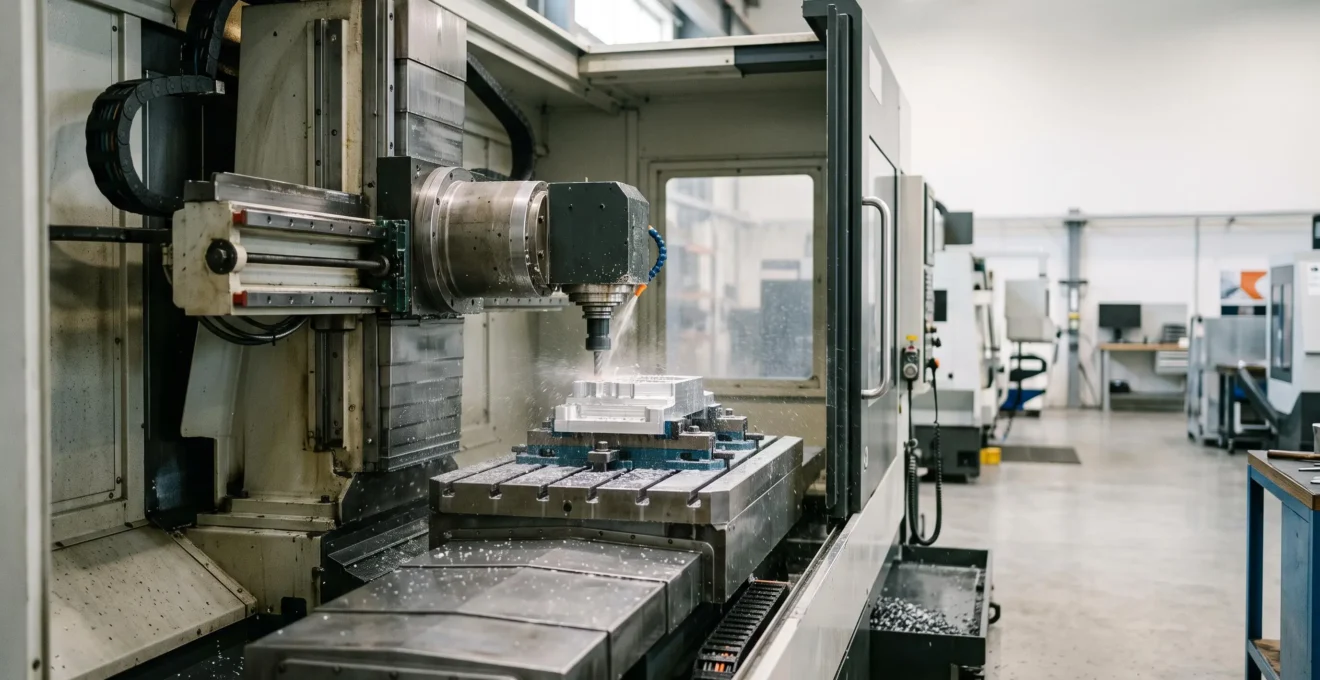

Votre centre d’usinage tourne à plein régime, les copeaux volent, et pourtant, les délais de livraison peinent à s’améliorer. Ce paradoxe vous est familier ? En tant que programmeur ou opérateur, vous avez probablement déjà tout essayé : optimiser les vitesses de coupe, investir dans des outils plus performants, revoir les gammes d’usinage. Ce sont là les conseils que l’on entend partout, les réflexes conditionnés de notre métier. Mais ils ne traitent qu’une partie infime du problème et masquent la véritable source de perte de productivité : les temps morts, les réglages interminables, et la sous-exploitation de l’intelligence embarquée de votre machine.

La course à la productivité ne se gagne plus seulement dans le copeau. Elle se joue dans les minutes précieuses perdues entre chaque opération, lors de la prise d’origine d’une pièce ou pendant les changements d’outils. Et si la véritable clé n’était pas d’usiner plus vite, mais d’usiner plus intelligemment ? Si votre machine, que vous pensez connaître par cœur, cachait en réalité des fonctions capables de diviser par deux vos temps non-productifs ? C’est le secret que beaucoup d’ateliers ignorent : la plus grande réserve de productivité ne se trouve pas dans un nouvel investissement, mais dans la maîtrise des capacités existantes et souvent méconnues.

Cet article n’est pas une liste d’astuces supplémentaires. C’est une montée en compétences. Nous allons décortiquer ensemble les fonctions et stratégies que 70% des utilisateurs survolent, et qui pourtant, font toute la différence. Des cycles automatiques à la gestion fine d’un magasin d’outils, en passant par l’exploitation réelle d’une sonde 3D ou d’une cinématique 5 axes, vous allez découvrir comment transformer votre centre d’usinage d’un simple exécutant en un partenaire de production proactif. Il est temps de passer de l’utilisation à l’exploitation, et de libérer le plein potentiel qui sommeille dans votre atelier.

Pour naviguer efficacement à travers ces concepts avancés et identifier rapidement les leviers d’optimisation qui s’appliquent à votre situation, le sommaire ci-dessous vous guidera à travers les points clés de cette exploration.

Pourquoi 70% des utilisateurs ignorent les cycles automatiques qui économisent 40% de temps ?

L’une des plus grandes ironies dans un atelier moderne est de voir un opérateur passer vingt minutes à programmer manuellement en code G une série de perçages ou une poche rectangulaire, alors que le centre d’usinage dispose d’un cycle automatique capable de faire la même chose en trente secondes. Cette habitude, héritée d’anciennes machines ou d’une formation axée sur le code ISO brut, est un goulot d’étranglement majeur. Les cycles automatiques (ou cycles fixes) sont des sous-programmes pré-enregistrés dans la commande numérique (CN) pour des opérations courantes : perçage profond (avec débourrage), taraudage, alésage, surfaçage, contournage, ou encore usinage de poches. Plutôt que d’écrire des dizaines de lignes de code, l’opérateur n’a qu’à renseigner quelques paramètres dans une page dédiée : profondeur, diamètre, avance, etc. La CN se charge de générer la trajectoire optimale.

Pourquoi sont-ils si souvent ignorés ? La réponse tient en deux mots : habitude et méfiance. L’habitude de faire « comme on a toujours fait » est tenace. La méfiance envers une « boîte noire » dont on ne maîtrise pas chaque ligne de code pousse certains à préférer une programmation manuelle, perçue à tort comme plus sûre. C’est une erreur fondamentale de jugement. Non seulement ces cycles sont testés et validés par les constructeurs, mais ils intègrent souvent des optimisations (comme la gestion des débourrages ou les rampes d’entrée dans la matière) qu’il serait fastidieux de programmer à la main. Le gain n’est pas seulement un gain de temps de programmation ; c’est aussi un gain de fiabilité et une réduction des erreurs humaines.

L’impact sur la productivité est colossal. Des études de cas montrent que l’adoption systématique des cycles automatiques pour les opérations standard peut réduire le temps de programmation au pied de la machine de manière drastique. En effet, de nombreux ateliers témoignent de gains de productivité de 40 à 60% après avoir formé leurs équipes à l’utilisation de ces fonctions automatisées. L’enjeu est donc de dépasser la simple exécution pour comprendre et faire confiance à l’intelligence embarquée de la machine. Pour une pièce simple ou unitaire, le temps gagné en programmation peut être supérieur au temps d’usinage lui-même.

Comment exploiter la sonde de mesure 3D for régler une pièce on 5 minutes ?

Pour de nombreux opérateurs, la sonde de mesure 3D (ou palpeur) est un accessoire de contrôle qualité, utilisé en fin de cycle pour vérifier une cote critique. C’est une vision extrêmement réductrice de son potentiel. La véritable révolution est de l’utiliser en amont, comme un outil de réglage et de production. Imaginez pouvoir poser une pièce brute de fonderie sur le montage, lancer un cycle, et voir la machine trouver seule son origine (son « zéro pièce ») en moins de cinq minutes, avec une précision infaillible. C’est exactement ce que permet une sonde de mesure correctement exploitée.

Le processus est simple : au lieu de passer un temps précieux à approcher manuellement chaque face de la pièce avec un comparateur ou une pige, on lance un cycle de palpage prédéfini. La sonde vient « toucher » la pièce sur des points stratégiques (un angle, le centre d’un trou, une surface plane) et la CN enregistre automatiquement les coordonnées exactes. Elle calcule et applique alors le décalage d’origine (G54, G55…) sans aucune intervention humaine. Finies les erreurs de lecture, les fautes de frappe en recopiant une valeur, ou les approximations liées à l’appréciation visuelle. La répétabilité est absolue et le gain de temps est spectaculaire, surtout sur des pièces complexes ou pour des changements de série fréquents.

Mais le potentiel ne s’arrête pas là. Les systèmes modernes vont bien au-delà du simple réglage. Ils permettent le contrôle en cours de fabrication (in-process) : mesurer une cote après une passe d’ébauche pour ajuster la passe de finition, vérifier la présence et l’intégrité d’un outil, ou même détecter une usure anormale. Certains systèmes avancés, comme ceux intégrant la technologie SPRINT™, peuvent même réaliser un scanning 3D de la surface de la pièce pour en cartographier la forme réelle. Comme le précise une étude de cas sur les palpeurs de machines-outils, cette capacité ouvre la voie à l’usinage adaptatif, où le programme s’ajuste en temps réel aux variations de la pièce brute. La précision devient alors stupéfiante, car les sondes de haute précision offrent une répétabilité de l’ordre de 0,25 μm (2σ), un niveau inaccessible manuellement.

Programmer au pied de la machine ou on FAO : quelle méthode for quelle complexité ?

La question « Dois-je programmer au pied de la machine ou utiliser un logiciel de Fabrication Assistée par Ordinateur (FAO) ? » est un faux débat. La vraie question est : « Quelle méthode est la plus rentable pour QUELLE pièce ? ». Tenter de programmer une surface complexe ou un moule en 5 axes directement sur la CN est une perte de temps et une source d’erreurs quasi certaine. À l’inverse, lancer une FAO pour percer deux trous dans une plaque est tout aussi inefficace. La compétence d’un bon programmeur réside dans sa capacité à choisir le bon outil pour le bon travail.

La programmation au pied de la machine, qu’elle soit en ISO manuel ou en conversationnel, excelle pour les pièces prismatiques simples, les prototypes, ou les petites séries où la rapidité de réaction prime. Quand il s’agit de faire un surfaçage, une poche rectangulaire ou quelques perçages, rien ne bat l’efficacité d’un cycle automatique ou de quelques lignes de G-code écrites par un opérateur expérimenté. C’est le domaine de l’agilité et de la réactivité. Cependant, dès que la complexité augmente, l’équation change radicalement. Pour les formes gauches, les usinages 3D ou les pièces nécessitant des dizaines d’opérations, la FAO devient non seulement préférable, mais indispensable. Sur ce type de pièces, la CAO/FAO divise le temps de programmation par 5 à 20, même en tenant compte du temps de formation initial.

Pour clarifier ce choix stratégique, la matrice de décision suivante offre un guide pratique basé sur des critères clés.

Ce tableau met en évidence qu’il n’y a pas de solution universelle. Un atelier performant est un atelier qui maîtrise les trois approches et qui a défini des règles claires pour savoir quand basculer de l’une à l’autre. La rentabilité d’une production dépend autant de la vitesse de coupe que de la pertinence de la méthode de programmation choisie.

L’erreur qui transforme votre 5 axes à 300 000 € on simple 3 axes

L’acquisition d’un centre d’usinage 5 axes représente un investissement majeur. Pourtant, dans de nombreux ateliers, cette merveille de technologie est utilisée comme une simple machine 3 axes avec une table orientable. C’est l’erreur la plus coûteuse et la plus répandue : se contenter de l’usinage en 3+2 (positionnement) et ne jamais franchir le cap du 5 axes continu (simultané). L’usinage en 3+2 est déjà un gain énorme : il permet d’usiner cinq des six faces d’un cube en un seul montage, réduisant les temps de réglage et améliorant la précision. Mais le véritable potentiel du 5 axes réside dans sa capacité à bouger simultanément l’outil et la pièce pour créer des trajectoires complexes, utiliser des outils plus courts et plus rigides, et obtenir des états de surface impeccables.

Pourquoi cette frilosité à passer au 5 axes continu ? La complexité de la programmation et la peur des collisions sont les deux principaux freins. C’est ici que l’écosystème logiciel devient plus important que la machine elle-même. Comme le souligne Rick Schultz, une autorité de FANUC America, dans une annonce sur un post-processeur 5 axes optimisé, la qualité du système CAO/FAO est essentielle pour le contournage simultané. Sans un logiciel de FAO puissant et, surtout, un post-processeur parfaitement adapté à la cinématique de votre machine, programmer du 5 axes continu est une mission impossible. Le post-processeur est ce « traducteur » qui convertit les instructions génériques de la FAO en un code G spécifique que votre machine peut comprendre et exécuter sans risque.

Investir dans une formation de haut niveau sur votre FAO et faire développer un post-processeur sur-mesure n’est pas une dépense, c’est ce qui débloque la rentabilité de votre investissement initial. La simulation intégrée à la FAO devient alors votre meilleur allié, permettant de visualiser et de valider chaque mouvement avant de lancer le programme sur la machine. C’est la seule façon de maîtriser la complexité et de garantir des usinages sans collision.

Comment organiser le magasin d’outils for réduire les temps de changement de 40% ?

Le temps de changement d’outil, ou « copeau à copeau », est un de ces « temps masqués » qui, mis bout à bout, représentent une perte de productivité colossale. Sur un centre d’usinage moderne, chaque changement d’outil coûte entre 3 et 8 secondes de temps machine improductif. Sur un programme complexe avec 20 ou 30 outils, cela peut représenter plusieurs minutes par pièce. Multiplié par le nombre de pièces d’une série, le chiffre devient considérable. Optimiser l’organisation du magasin d’outils et la stratégie de changement n’est donc pas un détail, c’est un levier de performance majeur.

La première stratégie, et la plus impactante, est le préréglage des outils hors machine. L’erreur commune est de monter un nouvel outil dans la broche et de faire sa mesure de longueur et de diamètre directement sur la machine, l’immobilisant pendant 2 à 5 minutes par outil. Pendant ce temps, la machine ne produit pas. La solution consiste à utiliser un banc de préréglage. Pendant que la machine usine la série en cours, l’opérateur prépare les outils de la série suivante sur ce banc dédié. Les correcteurs (longueur, diamètre) sont mesurés et saisis, puis les outils sont chargés dans le magasin, prêts à l’emploi. Sur un programme de 12 outils, le gain peut atteindre 20 à 40 minutes par lancement de série.

La deuxième stratégie est l’organisation logique du magasin. Au lieu de placer les outils au hasard, il faut réfléchir à leur séquence d’utilisation. La plupart des CN modernes permettent de préparer le prochain outil (« pre-call ») pendant que l’outil actuel est en train de couper. Pour que cela soit efficace, il faut :

• Regrouper les outils par opération (par exemple, tous les outils de perçage ensemble).
• Placer les outils les plus lourds ou les plus encombrants dans des poches qui ne gênent pas les outils adjacents.
• Sur les machines avec des magasins à grande capacité, dédier des emplacements fixes pour les outils les plus fréquemment utilisés (pointeau, foret à centrer, fraises standard) pour ne jamais avoir à les chercher.
• Créer des « kits d’outils » pour des familles de pièces, afin de minimiser le nombre d’outils à changer entre deux séries.

Cette discipline d’organisation transforme le magasin d’outils d’une simple « boîte à outils » en un système logistique optimisé, contribuant directement à la réduction des temps de cycle globaux.

Pourquoi une vitesse d’avance trop élevée fait perdre 5 centièmes de précision ?

Dans l’esprit de beaucoup, productivité rime avec vitesse. Pour usiner plus vite, il suffirait d’augmenter la vitesse d’avance (Vf). C’est une vision simpliste qui mène souvent à une conclusion paradoxale : en voulant aller trop vite, on produit des pièces non conformes, ce qui génère des retouches ou des rebuts et fait, au final, perdre un temps considérable. Le phénomène est particulièrement visible lors de l’usinage avec des outils longs et fins, où une vitesse d’avance excessive peut engendrer une perte de précision de plusieurs centièmes de millimètre.

Le principe physique est simple à comprendre : la flexion de l’outil. Aucun outil n’est infiniment rigide. Lorsqu’il entre en contact avec la matière et qu’une force de coupe lui est appliquée, il fléchit légèrement. Cette flexion est normale et généralement négligeable avec des paramètres de coupe corrects. Cependant, si vous augmentez la vitesse d’avance de manière déraisonnable, la force de coupe augmente de façon proportionnelle. L’outil fléchit alors davantage. Le résultat ? Le point de contact réel entre l’arête de coupe et la pièce n’est plus là où le programme le pense. L’outil est « repoussé » par la matière.

Imaginons un contournage. Le programme demande à l’outil de suivre une trajectoire précise. Mais sous l’effet d’une avance trop élevée, l’outil fléchit et « mord » moins dans la matière que prévu. La pièce finie se retrouve avec une surépaisseur de quelques centièmes. En finition, où les tolérances sont serrées, ces 5 centièmes de surépaisseur sont souvent synonymes de non-conformité. L’opérateur est alors contraint de relancer une passe de finition, de corriger son programme, voire de retoucher la pièce manuellement. Tout le temps que l’on pensait gagner en augmentant l’avance est alors perdu, et bien plus encore. La véritable compétence n’est pas de pousser la machine à sa limite, mais de trouver le point d’équilibre optimal entre vitesse, précision et durée de vie de l’outil.

Pourquoi une stratégie de fraisage on spirale est 30% plus rapide on les poches ?

L’usinage de poches est l’une des opérations les plus courantes en fraisage. L’approche traditionnelle, dite de « fraisage en ligne » ou « offset », consiste à réaliser des passes parallèles avec un engagement radial important (souvent 50% du diamètre de l’outil). Cette méthode, bien que simple à programmer, est inefficace et agressive pour l’outil. À chaque changement de direction, l’outil subit un choc, et l’engagement peut momentanément atteindre 100% dans les coins, créant des pics de chaleur et de vibrations qui limitent la vitesse et usent prématurément la fraise. La solution moderne et bien plus performante est l’usinage trochoïdal ou à engagement constant (parfois appelé fraisage dynamique ou en spirale).

Le principe est radicalement différent. Au lieu de prendre de grosses « bouchées » de matière, la stratégie trochoïdale consiste à « grignoter » la matière très rapidement. On utilise pour cela un faible engagement radial (ae), typiquement entre 5% et 15% du diamètre de l’outil, mais compensé par une profondeur de passe (ap) beaucoup plus grande, utilisant souvent toute la longueur de l’arête de coupe. La trajectoire n’est plus une simple ligne droite mais une série de boucles ou de spirales continues. Cette approche maintient l’angle d’engagement de l’outil constant tout au long de l’usinage. Les bénéfices sont multiples :

• Évacuation de la chaleur : L’outil est en contact avec la matière sur une très courte période à chaque boucle, ce qui permet aux arêtes de se refroidir. La chaleur est évacuée avec le copeau, pas dans l’outil ou la pièce.
• Réduction des vibrations : La charge sur l’outil est constante et prévisible, éliminant les chocs et les vibrations.
• Augmentation des vitesses : Grâce à la réduction de la charge et de la chaleur, il est possible d’augmenter considérablement la vitesse de coupe (Vc) et la vitesse d’avance (Vf), bien au-delà de ce qui serait possible en fraisage conventionnel.

Le résultat est spectaculaire. Bien que la trajectoire de l’outil soit plus longue, le gain de temps est impressionnant car la vitesse de déplacement est bien plus élevée. Des tests montrent que sur une poche profonde, une stratégie à engagement constant peut dépasser 35% de gain de temps de cycle. C’est l’exemple parfait où une approche moins intuitive (un chemin plus long) conduit à un résultat bien plus rapide et économique, tout en préservant la durée de vie des outils.

Comment maîtriser la soudure for conformité dimensionnelle sans retouche ?

Le titre peut sembler déroutant dans un article sur l’usinage. Pourtant, il pointe vers l’un des défis les plus complexes et une des applications les plus avancées des technologies d’usinage modernes : comment garantir la conformité dimensionnelle d’une pièce mécano-soudée ? Une structure mécano-soudée est, par nature, une pièce imparfaite. Les contraintes thermiques de la soudure provoquent des déformations, des retraits, des gauchissements. Chaque pièce d’une même série est donc légèrement différente. Tenter d’appliquer un programme d’usinage unique et rigide sur une telle pièce mène inévitablement à des problèmes : collisions, passes à vide, ou pire, des cotes finales hors tolérances.

La solution traditionnelle est laborieuse : des réglages manuels longs et fastidieux pour chaque pièce, ou des surépaisseurs d’usinage importantes suivies de multiples passes de finition et de contrôles. C’est un processus lent, coûteux et peu fiable. La solution de pointe, qui fait le lien avec tout ce que nous avons vu, est l’usinage adaptatif. Le concept est de donner à la machine la capacité de « voir » et de « comprendre » la forme réelle de la pièce brute qu’elle s’apprête à usiner, et d’adapter sa trajectoire en temps réel.

Comment cela fonctionne-t-il concrètement ? C’est là que la sonde de mesure 3D, utilisée dans sa fonction la plus évoluée, devient l’élément central. Avant de commencer l’usinage, la machine lance un cycle de palpage ou de scanning sur la structure mécano-soudée. Elle mesure des dizaines ou des centaines de points sur les surfaces clés. La CN compare alors ce « nuage de points » réel au modèle CAO théorique. Elle calcule les écarts (déformations, positionnement) et ajuste l’ensemble du programme d’usinage : elle peut décaler des trajectoires, réorienter des axes, ou même recalculer des passes pour garantir que l’enlèvement de matière sera optimal et que les cotes finales seront justes, du premier coup. Comme l’illustre une étude sur les environnements d’usinage CNC avancés, la mesure en cours de fabrication est essentielle pour adapter l’usinage à des pièces déformées. C’est la fusion parfaite de la mécanique de précision et de l’informatique, transformant un problème complexe en une procédure automatisée et fiable.

En définitive, maîtriser ces fonctions, c’est opérer une transformation profonde de votre rôle : vous cessez d’être un simple opérateur qui subit la machine pour devenir un véritable stratège de la production, qui en exploite chaque ressource. Évaluez dès maintenant laquelle de ces fonctions pourrait être implémentée dans votre atelier pour quantifier les gains potentiels.
