Pliage de précision : la méthode pour obtenir l’angle parfait du premier coup sur presse plieuse

La scène est familière pour tout opérateur de presse plieuse : deux pièces, issues de la même tôle, pliées avec les mêmes réglages, et pourtant, l’angle final diffère de 1 ou 2 degrés. Cette non-conformité, souvent attribuée à un « caprice » de la machine ou de la matière, est en réalité le symptôme d’un phénomène physique mal anticipé. La réaction habituelle consiste à corriger, à retoucher, à multiplier les essais, ce qui engendre des coûts et des retards inacceptables dans un environnement de production moderne.

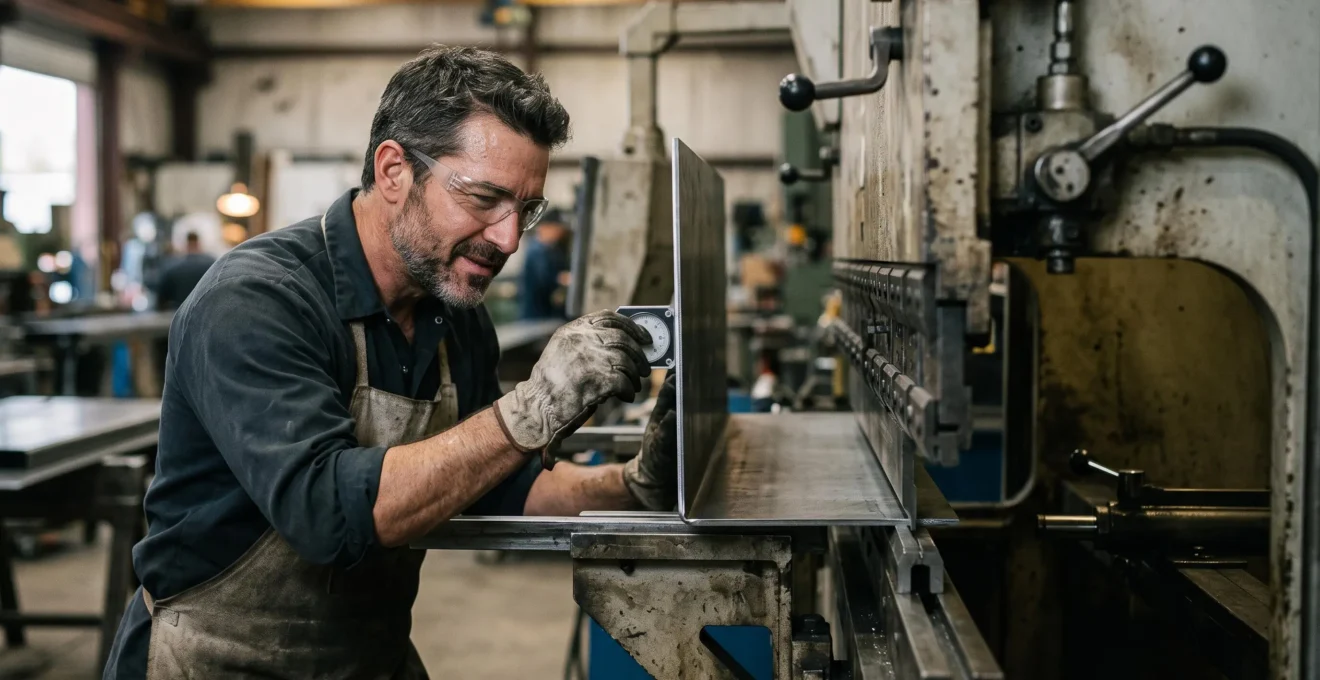

Les solutions standards se concentrent souvent sur la mesure et la correction a posteriori. On vérifie l’angle avec un rapporteur, on ajuste la descente du poinçon, on espère que le pli suivant sera le bon. Mais cette approche réactive est une impasse. Elle traite le symptôme, jamais la cause. La véritable expertise ne réside pas dans la capacité à corriger une erreur, mais dans l’art de l’empêcher de se produire.

Cet article adopte une perspective radicalement différente. Nous n’allons pas vous apprendre à mieux mesurer vos erreurs. Nous allons vous montrer comment la précision en pliage est une science de l’anticipation des forces invisibles à l’œuvre dans le métal. L’objectif n’est plus de se battre contre le retour élastique, mais de le calculer et de le compenser en amont. Le secret de l’angle exact au premier coup ne se trouve pas dans la correction, mais dans la maîtrise du dialogue subtil entre la matière, l’outillage et la physique du pli.

En suivant une démarche structurée, nous allons décomposer chaque facteur d’influence, du choix de l’acier à la séquence des opérations, pour vous donner les clés d’une conformité garantie sans essais multiples. Vous découvrirez comment transformer l’incertitude en une science prédictive, où chaque pièce sort de la presse plieuse exactement comme le plan l’exige.

Pourquoi deux pièces identiques donnent des angles différents à 2° près ?

Cette variation d’angle, qui peut sembler aléatoire, est la manifestation directe d’un phénomène physique fondamental en tôlerie : le retour élastique. Lorsqu’une tôle est pliée, elle subit une déformation plastique (permanente) mais conserve une partie de déformation élastique (temporaire). Au moment où le poinçon remonte et libère la pièce, cette énergie élastique emmagasinée se relâche, provoquant une légère ouverture de l’angle. L’angle final n’est donc jamais celui de l’outillage, mais un angle légèrement plus ouvert. Pour un pliage dit « en l’air », des études montrent que l’angle final correspond à celui du vé augmenté d’un retour élastique de 2 à 3° en moyenne.

Cependant, l’amplitude de ce retour n’est pas constante. Elle est le résultat d’un cumul de micro-variations qui expliquent pourquoi deux pièces supposées « identiques » peuvent présenter des écarts. Les principaux facteurs de cette instabilité sont liés à la matière elle-même. La direction de laminage de la tôle, par exemple, n’est jamais négligeable ; plier perpendiculairement à cette direction offre une meilleure stabilité et réduit le risque de fissuration. De même, de subtiles variations d’épaisseur ou de limite élastique au sein d’un même lot de tôle peuvent suffire à modifier l’angle final. Il est donc crucial de ne jamais considérer une tôle comme un matériau parfaitement homogène.

L’opérateur doit donc abandonner l’idée que la machine est seule responsable de la précision. Son rôle est d’intégrer ces variables dans son raisonnement. Il doit s’assurer de l’orientation de la tôle, connaître la nuance exacte de l’acier travaillé et comprendre que la texture directionnelle du métal produira toujours des résultats différents selon l’axe du pli. La clé n’est pas de subir ces variations, mais de les identifier pour les maîtriser.

Comment calculer le surpliage for obtenir 90° après retour élastique ?

Puisque le retour élastique est inévitable, la seule stratégie viable pour obtenir un angle final précis est de l’anticiper. Cela se traduit par la technique du surpliage (ou « overbending » en anglais) : on plie la pièce à un angle légèrement plus fermé que l’angle cible, de sorte qu’après le relâchement élastique, elle revienne exactement à la géométrie souhaitée. Pour obtenir un angle final de 90°, il est donc courant d’utiliser un poinçon plus aigu, par exemple à 88°, et de piloter la descente pour atteindre un angle physique de 88° ou 87° avant la remontée.

La difficulté majeure réside dans le calcul de l’amplitude exacte de ce surpliage. Comme le démontrent des recherches académiques sur la modélisation du retour élastique, cette valeur n’est pas une constante universelle. Elle dépend d’une multitude de facteurs interconnectés : la nuance et l’épaisseur du matériau, la géométrie de la pièce (rayon de pliage), le type d’outillage (ouverture du vé) et même la vitesse de pliage. C’est pourquoi les abaque de pliage et les logiciels de simulation sont des outils précieux, mais l’expérience de l’opérateur reste primordiale pour affiner le résultat.

En pratique, plusieurs stratégies de conception et de réglage permettent de compenser ce phénomène. Il est conseillé de surplier légèrement la pièce, d’augmenter le rayon de pliage pour les métaux les plus ductiles afin de stabiliser l’angle, et de prévoir des tolérances plus larges pour les aciers à haute résistance, qui subissent un retour élastique plus prononcé. L’objectif est de créer une géométrie pré-compensée, que ce soit par le réglage de la machine ou par la conception même de l’outillage, pour que la physique du matériau travaille pour vous, et non contre vous.

V-die de 8 fois l’épaisseur ou 10 fois : lequel for minimiser l’effort et les marques ?

Le choix de l’ouverture du vé (la matrice en V, ou « V-die ») est l’un des réglages les plus importants pour l’opérateur, car il influence directement trois paramètres critiques : le rayon intérieur obtenu, l’effort de pliage (tonnage) requis et l’aspect esthétique de la pièce. La règle empirique la plus courante suggère de choisir une ouverture de vé d’environ 8 à 10 fois l’épaisseur de la tôle (e). Cependant, choisir entre 8e et 10e n’est pas anodin et relève d’un arbitrage technique.

Un vé plus serré (V = 6 à 8 x e) force la tôle à adopter un rayon intérieur plus petit, souvent proche de sa propre épaisseur. C’est idéal pour les pièces qui exigent un rayon serré pour des raisons fonctionnelles ou d’assemblage. L’inconvénient est double : l’effort de pliage nécessaire est plus élevé, ce qui peut solliciter davantage la machine, et les points de contact entre la tôle et les arêtes du vé sont plus concentrés, augmentant le risque de laisser des marques visibles sur la surface de la pièce. Cette option est donc privilégiée pour la précision géométrique, parfois au détriment de l’esthétique.

À l’inverse, un vé plus large (V = 10 à 12 x e) permet à la tôle de se plier avec un rayon intérieur naturellement plus grand. L’avantage principal est une réduction significative du tonnage requis, ce qui préserve la machine et consomme moins d’énergie. De plus, la pression étant répartie sur une plus grande surface, le marquage est atténué, ce qui est crucial pour les pièces d’aspect (inox brossé, aluminium laqué). C’est le choix de prédilection pour les matériaux sensibles et les aciers à haute limite élastique, qui tolèrent mal les rayons trop serrés. Le tableau suivant, basé sur une analyse comparative du choix du vé, résume cet arbitrage.

L’erreur de rayon de pli qui fissure 30% des pièces on acier haute limite élastique

Les aciers à Haute Limite Élastique (HLE) sont de plus en plus utilisés pour alléger les structures tout en conservant une grande résistance. Cependant, leur mise en œuvre en pliage présente un défi majeur : un risque de fissuration beaucoup plus élevé si les paramètres ne sont pas parfaitement maîtrisés. L’erreur la plus commune est de leur appliquer les mêmes règles qu’à un acier de construction standard (type S235), notamment en ce qui concerne le rayon de pliage. Un rayon trop serré sur un acier HLE est la cause directe de microfissures sur la face extérieure du pli, fragilisant la pièce et la rendant non conforme.

Ce phénomène est documenté dans de nombreuses études techniques sur le pliage des tôles HLE. Le pliage est une opération de formage à froid qui pousse le matériau au-delà de sa limite élastique. Pour les aciers HLE, cette limite est très élevée, mais leur ductilité (capacité à se déformer sans rompre) est souvent plus faible. Un rayon de pliage trop petit concentre les contraintes sur une zone très restreinte, dépassant la capacité d’élongation du matériau et provoquant l’amorce d’une fissure.

Pour éviter cet échec coûteux, plusieurs règles doivent être impérativement respectées. La première est de toujours plier perpendiculairement à la direction de laminage, car la ductilité de la tôle est meilleure dans ce sens. La seconde, et la plus importante, est d’adopter un rayon intérieur beaucoup plus généreux que pour un acier doux. Alors qu’on peut viser un rayon de 1 fois l’épaisseur sur un S235, il n’est pas rare de devoir utiliser un rayon de 2, 3, voire 4 fois l’épaisseur sur un acier HLE de type S700, en fonction de sa nuance et de son épaisseur. Le dialogue matière-outil est ici essentiel : un outillage adapté (poinçon à grand rayon, vé large) est non négociable.

Dans quel ordre réaliser 6 plis on une pièce complexe sans collision avec la machine ?

Lorsqu’une pièce ne comporte qu’un ou deux plis simples, la question de l’ordre ne se pose pas. Mais dès que la géométrie se complexifie, avec des plis multiples, des retours ou des formes fermées, la séquence de pliage devient un paramètre stratégique. Un mauvais ordre peut rendre le pli suivant physiquement impossible à réaliser, car la pièce déjà formée entre en collision avec le poinçon, la matrice ou même le bâti de la presse plieuse. Définir une séquence viable est donc un prérequis absolu pour éviter de produire une pièce non conforme ou de devoir la finir manuellement.

La réflexion doit s’opérer en visualisant la pièce à chaque étape. En général, on privilégie de commencer par les plis les plus courts ou ceux situés au centre de la tôle, pour finir par les grands plis de bord qui « enferment » la pièce. Cette approche permet de conserver un maximum de surface plane pour la manipulation et le positionnement contre les butées arrière le plus longtemps possible. Il faut également anticiper la manipulation : la pièce sera-t-elle toujours maniable après le troisième pli ? Y aura-t-il assez d’espace pour que les mains de l’opérateur ne soient pas en danger ?

Comme le montre cette vue d’un atelier, l’espace autour de la machine est une contrainte réelle. L’opérateur doit penser en 3D et anticiper le « débattement » de la tôle à chaque étape. Les logiciels de CFAO (Conception et Fabrication Assistées par Ordinateur) modernes intègrent des modules de simulation de pliage qui sont extrêmement utiles pour tester virtuellement une séquence, détecter les collisions et optimiser l’ordre des opérations. Pour l’opérateur qui ne dispose pas de cet outil, la méthode consiste à raisonner « à l’envers » : visualiser la pièce finie et imaginer comment la « déplier » pour trouver le chemin le plus logique. C’est un exercice de planification spatiale qui fait toute la différence entre un travail fluide et une série d’impasses.

Pourquoi une tôle S235 coûte 30% moins cher qu’une S355 mais ne convient pas toujours ?

Le choix entre un acier de construction S235 et un S355 est souvent dicté par des considérations de coût. Le S235, étant l’un des aciers les plus courants et les moins alliés, est significativement plus économique. Cependant, baser sa décision uniquement sur le prix d’achat de la matière première est une erreur qui peut avoir des conséquences coûteuses sur la pièce finie. La différence fondamentale entre ces deux nuances réside dans leur limite d’élasticité : 235 MPa pour le S235 contre 355 MPa pour le S355 (pour des épaisseurs standards). Cette résistance mécanique supérieure du S355 ouvre des possibilités techniques que le S235 ne peut offrir.

Un acier S355 permet, à résistance égale, de concevoir des pièces plus fines et donc plus légères. Pour une structure ou un châssis qui doit supporter une certaine charge, utiliser du S355 peut permettre de réduire l’épaisseur de la tôle, compensant ainsi une partie de son surcoût par un gain de poids sur la pièce finale. C’est un avantage décisif dans des secteurs comme le machinisme agricole ou le matériel de transport. À l’inverse, pour des pièces de carterisation ou des éléments peu sollicités mécaniquement, le S235 est souvent amplement suffisant et représente le choix le plus rationnel économiquement.

Du point de vue de l’opérateur de presse plieuse, ces deux nuances ne se comportent pas de la même manière. Le S355, étant plus résistant, exige un effort de pliage (tonnage) supérieur pour être déformé. Il présente également un retour élastique légèrement plus marqué, qui doit être anticipé dans les réglages. Le S235, plus « doux », est plus tolérant aux petites erreurs de réglage. Le tableau suivant, qui s’appuie sur des données de comparatifs techniques entre S235 et S355, met en lumière leurs différences clés.

Pourquoi votre châssis se déforme de 5 mm malgré un bridage robuste ?

C’est un problème particulièrement frustrant en mécano-soudure : un ensemble de pièces pliées, parfaitement conformes individuellement, est assemblé et bridé sur un marbre de soudage. Après la réalisation des cordons de soudure, on libère les brides et le châssis se déforme, « se referme » ou « s’ouvre » de plusieurs millimètres, rendant l’ensemble hors tolérance. Ce phénomène n’est pas dû à un bridage insuffisant, mais à la libération de contraintes résiduelles emmagasinées dans le métal lors de l’étape de pliage.

Lorsqu’on plie une tôle, on crée un déséquilibre de contraintes dans la matière : la fibre extérieure est en traction, la fibre intérieure en compression. Même après le retour élastique, une partie de ces contraintes reste « piégée » dans la pièce. Cet état de tension interne est stable tant que la pièce n’est pas sollicitée à nouveau. Cependant, l’apport de chaleur intense lors du soudage agit comme un déclencheur. Le métal, chauffé localement à haute température, se dilate puis se rétracte au refroidissement, ce qui permet aux contraintes internes de se redistribuer et de se libérer, provoquant la déformation globale de la structure.

Cette image illustre de manière symbolique cette tension latente. La solution ne se trouve pas dans un bridage plus fort, qui ne ferait que contenir temporairement des forces qui se libéreront inévitablement. La solution se trouve en amont, lors du pliage. Pour minimiser ces contraintes résiduelles, il faut privilégier des rayons de pliage plus grands et des ouvertures de vé plus larges. Un pliage « doux », qui déforme le métal de manière plus progressive, génère moins de contraintes internes qu’un pliage « sec » avec un rayon très serré. Anticiper les déformations au soudage commence donc par un choix judicieux des paramètres de pliage.

Comment choisir entre acier doux, inox ou aluminium selon les contraintes d’usage ?

Le choix du matériau pour une pièce pliée ne dépend pas seulement de sa fonction finale (résistance à la corrosion, légèreté, aspect), mais aussi de son comportement sous la presse plieuse. L’acier doux, l’acier inoxydable et l’aluminium, bien que tous pliables, réagissent de manière très différente, et ignorer ces différences conduit à des non-conformités. Leurs propriétés intrinsèques, notamment leur limite élastique et leur module d’élasticité, dictent directement l’amplitude du retour élastique et la force de pliage requise.

L’acier doux (type S235) est le plus « tolérant ». Son retour élastique est modéré et prévisible, et la force de pliage requise est la plus faible des trois, ce qui en fait un matériau facile à travailler. L’acier inoxydable (type 304L ou 316L) est connu pour son phénomène d’écrouissage : il durcit fortement dans la zone pliée. Cela se traduit par un retour élastique beaucoup plus important et une force de pliage requise jusqu’à 50% supérieure à celle de l’acier doux pour une même épaisseur. Il nécessite donc des rayons de pliage plus généreux et une compensation (surpliage) plus importante.

L’aluminium, quant à lui, a un comportement qui varie énormément selon sa nuance et son état de traitement thermique (trempe). Un aluminium « doux » (série 1000 ou 3000) se plie facilement avec un retour élastique faible. En revanche, un alliage d’aluminium à haute résistance utilisé dans l’aéronautique (série 7000) est très cassant et présente un retour élastique très élevé, rendant son pliage délicat et exigeant de très grands rayons pour ne pas fissurer. Pour tous les matériaux, mais particulièrement pour l’aluminium et les aciers les plus durs, il est crucial d’aligner le pli perpendiculairement au sens de laminage pour ne pas provoquer de rupture.

Pour mettre en pratique ces conseils et garantir la conformité de vos pièces dès le premier essai, l’étape suivante consiste à réaliser un audit méthodique de vos outillages et de vos processus de pliage actuels.
