Comment fraiser des formes complexes sans erreurs de repositionnement ?

L’usinage d’une pièce à la géométrie complexe est un exercice de haute voltige. Chaque programmeur FAO ou régleur connaît ce moment de tension : la fraise danse sur les derniers dixièmes de millimètre, la pièce valant plusieurs milliers d’euros est presque terminée. C’est souvent là que l’erreur invisible, celle qui n’a pas été anticipée, se manifeste. Une légère vibration, une collision évitée de justesse, ou pire, un défaut dimensionnel qui rend la pièce non conforme. Le réflexe commun est de penser en termes de matériel : « il nous faudrait une meilleure machine », « ce logiciel FAO est limité ». On cherche la solution dans des investissements coûteux et des solutions toutes faites.

Pourtant, l’expérience des ateliers de pointe démontre une autre réalité. La véritable maîtrise ne vient pas seulement de la machine, aussi performante soit-elle. Elle naît d’une compréhension profonde de la physique de la coupe. Que se passe-t-il réellement à l’instant où l’arête de coupe rencontre la matière ? Comment le copeau se forme-t-il ? Quel est l’impact réel du porte-à-faux sur la déflexion de l’outil ? Et si la clé pour usiner des géométries 3D complexes en une seule prise, avec une précision maximale, n’était pas d’aller plus vite, mais de contrôler chaque paramètre avec une intelligence stratégique ?

Cet article n’est pas une simple liste de conseils. C’est une plongée au cœur des stratégies d’usinage qui distinguent un travail acceptable d’un résultat parfait. Nous allons décortiquer les méthodes qui garantissent la précision, de la sécurisation du fraisage 5 axes grâce au jumeau numérique à la physique subtile du fraisage en avalant, pour vous donner les clés d’une maîtrise totale de vos usinages les plus exigeants.

Pour naviguer au cœur de ces stratégies d’experts, cet article est structuré pour vous guider pas à pas, du choix des parcours d’outils les plus efficients à la prévention des erreurs les plus coûteuses. Le sommaire ci-dessous vous donne un aperçu des points cruciaux que nous allons aborder.

Pourquoi une stratégie de fraisage en spirale est 30% plus rapide sur les poches ?

Lorsqu’il s’agit de vider une poche, la méthode traditionnelle consistant à effectuer des passes parallèles successives semble intuitive. Pourtant, elle est fondamentalement inefficace. Chaque changement de direction et chaque passe complète dans la matière génèrent des pics d’effort sur l’outil et la broche, limitant la vitesse de coupe et l’avance globale. La véritable optimisation réside dans une approche radicalement différente : le fraisage trochoïdal ou en spirale, souvent désigné par le terme OCM (Optimized Cutting Method).

Cette stratégie consiste à faire décrire à l’outil des trajectoires circulaires ou en spirale avec un faible engagement radial mais une profondeur de coupe axiale maximale. Le principe est de maintenir un angle d’enroulement constant de l’outil dans la matière. En évitant les engagements brusques à 180° dans les coins, on assure une charge constante sur les arêtes de coupe. Cela permet non seulement d’augmenter drastiquement les vitesses de coupe et d’avance, mais aussi d’utiliser toute la hauteur de l’arête de coupe de l’outil, répartissant l’usure et prolongeant significativement sa durée de vie.

Le gain de temps de cycle peut atteindre et dépasser 30% par rapport à une ébauche classique. Cette méthode est particulièrement redoutable pour le pocheage profond et le rainurage dans les matériaux durs, où l’évacuation des copeaux et les efforts de coupe élevés posent des problèmes critiques avec les méthodes traditionnelles. La commande numérique moderne peut calculer automatiquement ces trajectoires complexes pour garantir un débit copeaux maximal et constant.

Comment sécuriser un fraisage 5 axes sur une cavité profonde sans risque de collision ?

L’usinage 5 axes a révolutionné l’approche des pièces complexes, permettant de réaliser des géométries autrefois impossibles en une seule prise. Mais cette liberté de mouvement a un coût : le risque de collision augmente de façon exponentielle. Entre la broche, le porte-outil, l’outil, la pièce, le brut et les éléments de bridage, les possibilités de contact non désiré sont multiples. Dans ce contexte, la simple vérification du parcours d’outil dans la FAO ne suffit plus.

La seule réponse fiable pour garantir une sécurité absolue est la simulation basée sur le jumeau numérique de la machine. Cette technologie ne se contente pas de simuler le parcours de la pointe de l’outil ; elle recrée l’environnement complet de l’usinage, incluant la cinématique exacte de la machine (déplacements, rotations, limites d’axes), les dimensions précises de tous les composants de l’assemblage d’outil et le bridage de la pièce. Cette approche est devenue la norme dans les secteurs les plus exigeants ; en effet, les usinages en 5 axes continus concernent aujourd’hui près de 80% des pièces aéronautiques, un domaine où l’erreur est inacceptable.

Le jumeau numérique permet de visualiser et d’analyser chaque mouvement avant même de lancer le programme sur la machine, détectant la moindre interférence potentielle avec une précision au dixième de millimètre. C’est une assurance indispensable pour protéger un investissement machine qui se chiffre souvent en centaines de milliers d’euros.

Fraisage en avalant ou en opposition : lequel pour une finition sans bavures ?

Le choix entre le fraisage en avalant (concordance) et en opposition semble être une question de base, mais ses implications sur la qualité de finition, l’usure de l’outil et la stabilité du processus sont fondamentales. La différence réside dans la manière dont l’arête de coupe attaque la matière par rapport à l’avance de la table.

En fraisage en opposition, l’outil tourne contre l’avance. L’épaisseur du copeau commence à zéro, frotte sur la surface, puis augmente progressivement jusqu’à la sortie de l’arête. Ce frottement initial provoque un écrouissage de la surface, génère plus de chaleur et a tendance à « soulever » la pièce, ce qui peut être utile sur des machines conventionnelles avec du jeu pour le plaquer. Cependant, sur une machine CN rigide, il en résulte une usure plus rapide de l’outil et la formation de bavures en sortie de passe.

En fraisage en avalant, l’outil tourne dans le même sens que l’avance. L’arête attaque la matière avec une épaisseur de copeau maximale qui diminue ensuite jusqu’à zéro. L’effort de coupe a tendance à plaquer la pièce sur la table, et l’absence de frottement initial préserve l’arête de l’outil. Cette méthode est la règle absolue en finition sur les machines à commande numérique modernes, qui sont dépourvues de jeu grâce aux vis à billes.

En fraisage CN, il n’y a pas de jeu et on peut très facilement travailler en avalant, l’avantage étant de commencer par un gros copeau pour finir par un copeau très fin, ce qui donne moins de flexion et d’usure de la fraise.

– Contributeur expert du forum Usinages, Discussion technique « Fraisage en avalant et opposition »

Le choix dépend donc de l’équipement et de l’opération. L’opposition peut trouver son utilité pour « casser » une croûte de fonderie dure en ébauche, mais pour une finition impeccable et sans bavures sur une pièce de précision, le fraisage en avalant est la seule option logique.

Pour visualiser clairement ces différences, le tableau suivant résume les points clés à considérer, basé sur des discussions techniques d’experts du domaine.

L’erreur de porte-à-faux qui génère 0,3 mm d’écart sur une cavité profonde

L’ennemi invisible de la précision en fraisage, surtout dans les cavités profondes, est la déflexion de l’outil. Cette flexion, même minime, est la cause principale des écarts de cote, des états de surface médiocres et des vibrations qui peuvent mener à la casse de l’outil. La source majeure de cette déflexion est le porte-à-faux, c’est-à-dire la longueur de l’outil qui s’étend au-delà du porte-outil sans être supportée.

L’erreur la plus commune est de sous-estimer son impact. La physique est impitoyable : la déflexion d’un outil en porte-à-faux est liée au cube de sa longueur non supportée. Cela signifie que si vous doublez le porte-à-faux, vous ne doublez pas la déflexion, vous la multipliez par huit ! Un porte-à-faux excessif de quelques millimètres peut transformer une passe de finition précise en une source d’erreurs dimensionnelles de plusieurs dixièmes de millimètre au fond d’une poche.

La lutte contre la déflexion est donc une priorité absolue. La première règle est simple : utiliser l’outil le plus court possible pour la tâche à accomplir. Chaque millimètre de porte-à-faux gagné est une victoire pour la rigidité. Il faut également privilégier le diamètre de fraise le plus important que la géométrie de la pièce autorise. Enfin, le choix du porte-outil est critique. Des systèmes à haute concentricité comme les mandrins à frettage ou hydrauliques garantissent un maintien parfait et minimisent le faux-rond, une autre source de vibrations et de déflexion.

Dans quel ordre réaliser ébauche, semi-finition et finition pour un temps optimal ?

L’optimisation du temps de cycle ne consiste pas seulement à accélérer les avances et les vitesses, mais aussi à structurer intelligemment la séquence d’usinage. L’enchaînement logique et quasi universel est Ébauche, Semi-finition, et Finition. Chaque étape a un rôle précis et prépare le terrain pour la suivante, garantissant à la fois la rapidité et la précision finale.

1. L’Ébauche : L’objectif unique de cette étape est d’enlever un maximum de matière le plus rapidement possible. On utilise des outils robustes, souvent de grand diamètre, avec des stratégies à fort débit copeaux comme le fraisage trochoïdal. La précision n’est pas la priorité ; on laisse volontairement une surépaisseur constante (par exemple, 0.5 à 1 mm) sur toutes les surfaces. Cette surépaisseur sert de « matelas de sécurité » pour les étapes suivantes.

2. La Semi-finition : Cette étape est souvent négligée, à tort. Son but est de réduire la surépaisseur laissée par l’ébauche et d’approcher la forme finale de la pièce. Elle permet d’éliminer les « effets d’escalier » importants laissés par les passes d’ébauche et de préparer une surface avec une surépaisseur beaucoup plus faible et uniforme (par exemple, 0.1 à 0.2 mm). En régularisant la quantité de matière à enlever pour la finition, elle garantit que l’outil de finition travaillera dans des conditions de coupe constantes, ce qui est crucial pour la précision.

3. La Finition : C’est l’étape de la précision. L’objectif est d’atteindre les cotes finales et l’état de surface requis. On utilise des outils spécifiques, souvent à bout sphérique ou torique pour les formes complexes, avec des stratégies de balayage à faible pas. L’effort de coupe doit être minimal et constant pour éviter toute déflexion de l’outil et garantir le respect des tolérances. Grâce à la semi-finition, l’outil de finition n’enlève qu’un très fin copeau, travaillant dans des conditions idéales.

Sauter l’étape de semi-finition pour gagner du temps est un mauvais calcul. Cela force l’outil de finition à gérer des surépaisseurs variables, provoquant des variations d’effort, des déflexions et au final, une perte de précision et un risque de non-conformité.

3 axes, 4 axes ou 5 axes : quelle fraiseuse pour usiner des pièces prismatiques complexes ?

Le choix de la machine est dicté par la complexité géométrique de la pièce. Si une fraiseuse 3 axes peut suffire pour des formes simples, les pièces prismatiques complexes avec des faces inclinées, des contre-dépouilles ou des perçages non orthogonaux exigent des capacités supérieures.

L’usinage 3 axes est le plus simple : l’outil se déplace le long des axes X, Y et Z. Il est parfait pour les pièces 2.5D (poches, contours, surfaçages) mais montre vite ses limites. Pour usiner une face inclinée, il faut créer un montage spécifique, ce qui multiplie les manipulations, les risques d’erreurs de repositionnement et les temps morts.

L’usinage 4 axes ajoute un axe de rotation (généralement A, autour de l’axe X). Il permet d’usiner plusieurs faces d’une pièce en une seule prise, ce qui est idéal pour les pièces cylindriques avec des caractéristiques fraisées, ou pour des pièces prismatiques nécessitant des opérations sur quatre côtés.

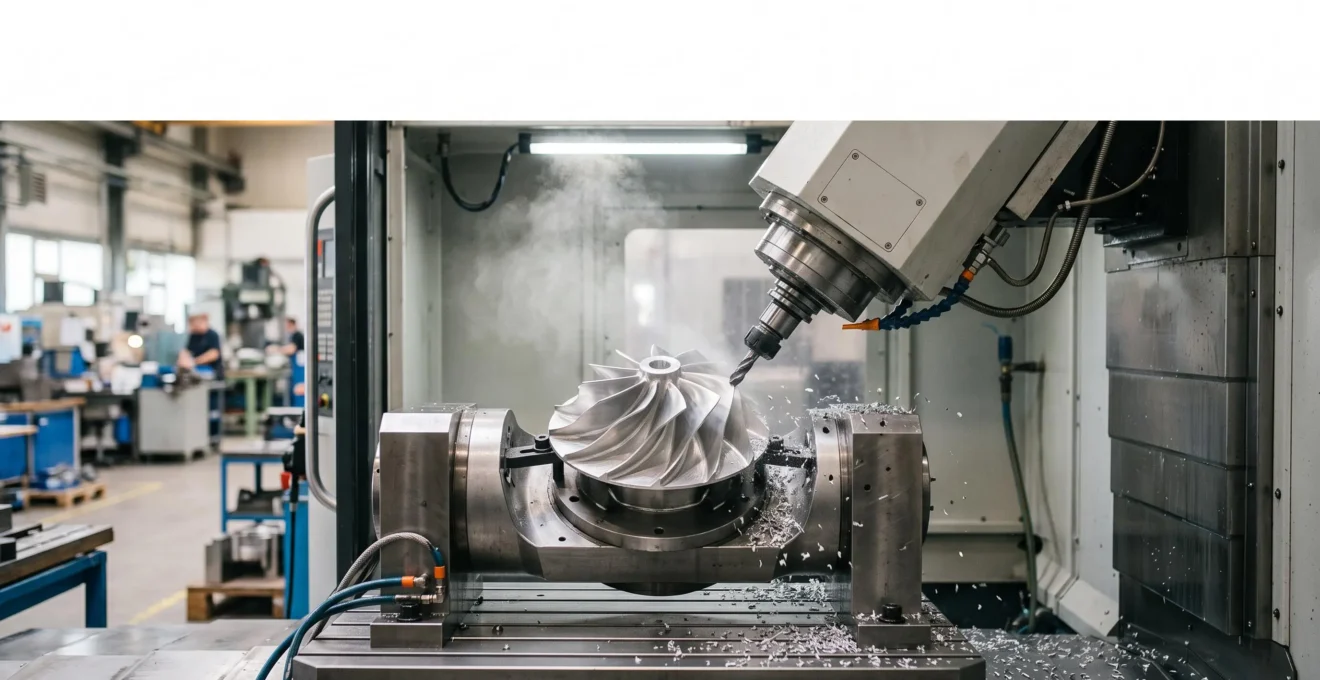

L’usinage 5 axes est la solution ultime pour les géométries complexes. Il ajoute deux axes de rotation (par exemple, A et C) à la cinématique 3 axes, permettant à l’outil d’aborder la pièce depuis n’importe quelle direction. On distingue deux modes :

• Le 5 axes positionné (ou 3+2) : La machine utilise les deux axes rotatifs pour orienter la pièce ou la tête, puis les bloque pour effectuer un usinage 3 axes. C’est une méthode très efficace pour usiner des faces complexes sans démontage.
• Le 5 axes continu : Les cinq axes se déplacent simultanément. C’est ce qui permet de créer des surfaces gauches lisses (pales de turbine, moules complexes) et d’utiliser des outils plus courts et plus rigides en les inclinant pour éviter les collisions et améliorer l’état de surface.

Pour une pièce prismatique complexe, une machine 5 axes est donc non seulement un avantage, mais souvent une nécessité pour garantir la précision en minimisant les repositionnements, sources d’erreurs cumulatives.

L’erreur qui transforme votre 5 axes à 300 000 € en simple 3 axes

L’erreur la plus coûteuse avec un centre d’usinage 5 axes n’est pas une collision, mais sa sous-exploitation. Investir dans une technologie de pointe pour finalement l’utiliser en mode 3+2 par crainte des collisions ou par manque de maîtrise des stratégies FAO avancées revient à acheter une voiture de sport pour ne rouler qu’en première vitesse. Cette frilosité transforme un outil de production flexible et ultra-performant en une simple machine 3 axes très chère.

La clé pour libérer tout le potentiel du 5 axes continu réside dans la confiance, et cette confiance ne peut venir que d’une programmation assistée par ordinateur qui intègre l’évitement de collision automatique. Les logiciels FAO modernes ne se contentent plus de générer un parcours pour la pointe de l’outil. Ils sont capables d’analyser l’ensemble de l’environnement (outil, porte-outil, broche, pièce, bridage) et d’ajuster dynamiquement l’inclinaison de l’outil (les 4ème et 5ème axes) pour réaliser le parcours demandé tout en évitant les interférences.

Utiliser ces fonctions, c’est déléguer la tâche complexe de la gestion des collisions au logiciel, qui peut calculer en quelques secondes des milliers de solutions cinématiques. Cela permet au programmeur de se concentrer sur la stratégie d’usinage (qualité de surface, type de passe) plutôt que sur la peur constante de la collision. C’est ainsi que l’on passe d’un usinage « sécuritaire » mais limité à un usinage « intelligent » et optimisé.

Au-delà de la pièce unique : Intégrer ces principes dans une production de précision

La maîtrise des stratégies de fraisage pour des formes complexes est une compétence de haute valeur. Cependant, la véritable excellence industrielle se mesure à la capacité de reproduire cette précision non pas sur une pièce unique, mais sur des milliers, avec une répétabilité sans faille. C’est là que les principes que nous avons vus – contrôle du porte-à-faux, stratégies d’outil intelligentes, anticipation des collisions – doivent être intégrés dans des processus de production de masse, comme le décolletage.

Le décolletage moderne n’est plus simplement du tournage. Les tours à poupée mobile sont aujourd’hui de véritables centres d’usinage multifonctions, capables de réaliser des opérations de fraisage complexes, y compris en 5 axes, directement sur la pièce en cours de tournage. Appliquer les principes du fraisage de précision dans ce contexte est un multiplicateur de productivité. Une stratégie trochoïdale pour une poche sur une petite pièce de décolletage peut réduire le temps de cycle de quelques secondes, ce qui, multiplié par 100 000 pièces, représente un gain économique colossal.

L’enjeu n’est donc plus seulement d’usiner une forme complexe sans erreur, mais d’industrialiser l’excellence. Cela passe par la standardisation des bonnes pratiques, la création de bibliothèques d’outils et de stratégies validées, et une culture de l’amélioration continue où chaque enseignement tiré d’un usinage complexe est capitalisé pour optimiser la production de masse. La précision géométrique n’est pas une fin en soi, mais le fondement d’une production compétitive et de haute qualité.

Pour mettre en pratique ces stratégies et atteindre un niveau supérieur de précision dans vos usinages, l’étape suivante consiste à réaliser un audit systématique de vos méthodes de programmation FAO et de vos choix d’outillage. C’est par cette analyse critique que vous identifierez les leviers d’optimisation les plus puissants.
