Sur une transmission industrielle chargée, la rupture ou l’allongement d’une courroie dentée se traduit vite par un arrêt de production et une dérive de positionnement. Le renfort noyé dans la courroie, souvent appelé armature, est le composant qui conditionne cette tenue dans la durée. Comprendre son rôle, comparer les matériaux disponibles et savoir dimensionner le montage permet de choisir avec moins d’incertitude entre une solution standard éprouvée et une solution renforcée ou sur mesure.
Réponse directe : Une courroie dentée à armature renforcée se justifie dès que la transmission combine fortes charges, haute précision de positionnement ou cycles intensifs. Le renfort (acier, aramide, fibre de verre, polyester) limite l’allongement sous tension et préserve le synchronisme entre les arbres.
Courroie dentée à armature renforcée : de quoi parle-t-on exactement ?
Une courroie dentée synchrone se compose de trois éléments principaux : un corps en élastomère ou en thermoplastique, des dents moulées sur sa face interne qui s’engrènent dans les pignons, et une armature longitudinale noyée dans le dos. Cette armature, constituée de câbles tendons, est l’élément porteur de la transmission. Selon Techniques de l’Ingénieur, son inextensibilité est nécessaire pour garantir le synchronisme entre l’arbre moteur et les arbres récepteurs, en supprimant tout décalage angulaire.

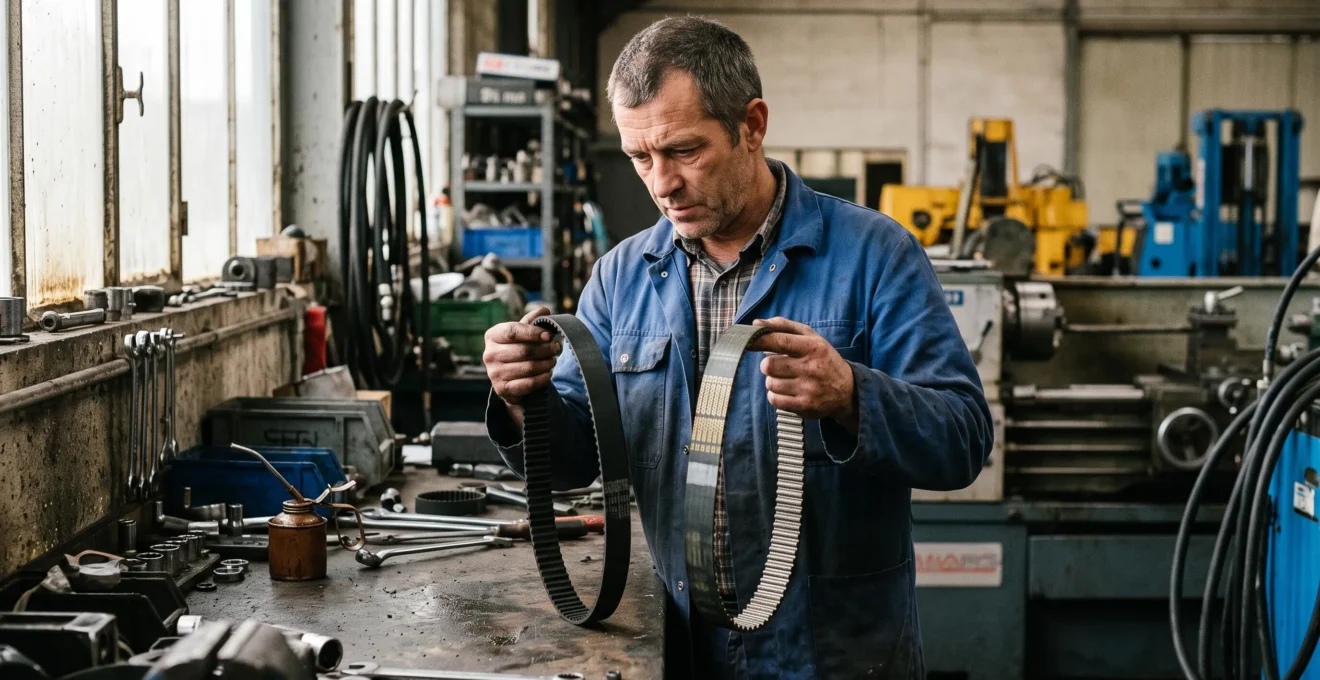

Une courroie « renforcée » désigne une courroie dont l’armature a été spécifiquement dimensionnée ou constituée pour résister à des efforts de traction plus élevés que ceux d’une version standard. Les matériaux de renfort les plus courants sont l’acier, l’aramide (type Kevlar), la fibre de verre et le polyester. Chacun offre un compromis particulier entre résistance en traction, poids, flexibilité et stabilité dimensionnelle. Pour un besoin spécifique, vous pouvez explorer la gamme complète de courroies dentées chez Binder Magnetic afin d’identifier les profils et armatures compatibles avec votre application.
Côté normatif, les courroies synchrones font l’objet de spécifications dimensionnelles. La NF ISO 5296 a longtemps encadré les pas MXL, XXL, XL, L, H, XH et XXH, avant d’être remplacée en 2021 par la norme AFNOR des courroies synchrones actuellement en vigueur. Ces textes fixent les désignations et garantissent l’interchangeabilité entre courroies et poulies.
Repère de vocabulaire : « armature », « renfort », « tendons » et « câbles » désignent le même élément porteur noyé dans le dos de la courroie. Le qualificatif « renforcée » renvoie à un dimensionnement ou un matériau orienté charge et précision.
Comment le renfort d’armature améliore-t-il charge et précision ?
La fonction première du renfort est de reprendre les efforts de traction induits par le couple transmis. Un câble tendon à faible élongation conserve la distance entre dents (le pas) même sous forte charge. L’engrènement avec le pignon reste géométriquement correct, ce qui préserve la synchronisation entre arbres et évite les sauts de dent.
À l’inverse, un allongement excessif sous charge déplace légèrement chaque dent par rapport à sa position théorique. Les conséquences sont concrètes : dérive de phase sur un axe asservi, broutement en entrée ou sortie d’engrènement, usure prématurée des flancs de dent, échauffement local. Sur une transmission de positionnement, cette dérive se traduit par une perte de précision mesurable au niveau de la charge entraînée.
Une thèse soutenue en 2020 à l’INSA Lyon sur la dynamique des courroies synchrones identifie deux phénomènes particulièrement critiques à surveiller : les vibrations angulaires sur les axes et la fluctuation des efforts de tension dans les brins. Un renfort stable en traction réduit l’amplitude de ces fluctuations et contribue directement à la régularité du mouvement.

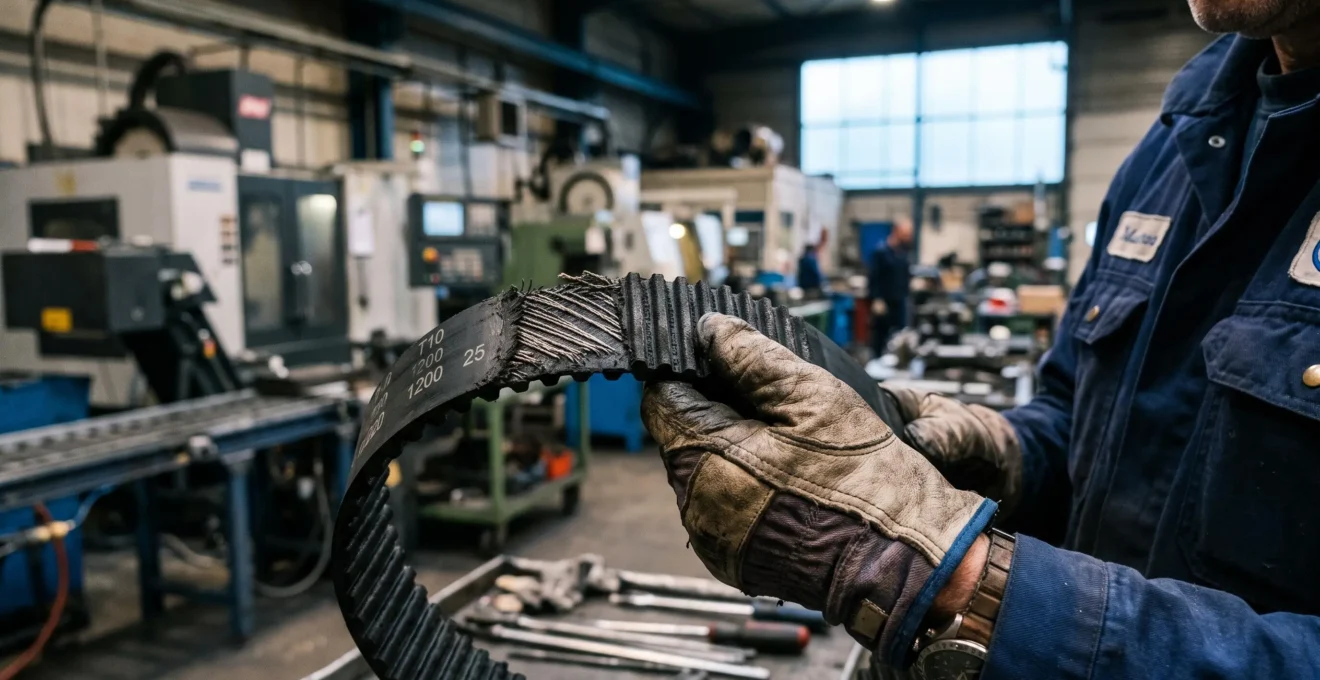

- Inspection visuelle des dents
Rechercher écaillage, usure de flanc, présence de poussière abrasive au fond des dents.
- Mesure de la tension
Comparer la valeur mesurée à la cible fabricant ; retendre si nécessaire selon la procédure prévue.
- Contrôle de l’alignement
Vérifier le parallélisme des arbres et le co-planéité des pignons pour éviter l’usure asymétrique.
- Suivi d’allongement
Noter la position du dispositif de tension dans le temps ; une dérive continue signale la fin de vie du renfort.
- Écoute en fonctionnement
Repérer les bruits anormaux de broutement ou de sifflement qui précèdent une défaillance.
Vigilance sur l’allongement résiduel : même avec une armature renforcée, un allongement progressif reste possible en service intensif. Il doit être tracé pour déclencher le remplacement avant la perte de synchronisation, pas après.
La gestion des pièces de rechange mérite une attention particulière : une courroie spécifique, à profil ou armature non standard, peut présenter des délais d’approvisionnement longs. Prévoir une pièce de rechange en stock sur les transmissions critiques évite qu’un arrêt mécanique ne se transforme en arrêt prolongé de production. Pour aller plus loin, un dimensionnement sans risque de rupture des pièces sous charge aide à cadrer la méthode de calcul.
FAQ : questions fréquentes sur les courroies dentées renforcées
Trois questions reviennent régulièrement en bureau d’études et en maintenance : la faisabilité des courroies jonctionnables, la compatibilité avec les pignons déjà installés, et la rapidité d’approvisionnement en cas de défaillance. Un lien complémentaire sur un cas voisin, choisir la courroie plate pour banc de scie, illustre une logique de sélection sur un autre type de transmission.
Une courroie dentée renforcée peut-elle être jonctionnée ?
Oui, certaines gammes proposent des courroies à jonction mécanique ou thermosoudée pour les très grandes longueurs ou les montages fermés. La jonction constitue toutefois un point singulier : la charge admissible est généralement réduite par rapport à une courroie sans fin équivalente, et le synchronisme peut être légèrement perturbé au passage de la jonction. Son emploi est pertinent pour le convoyage, moins pour les transmissions de positionnement très précises.
Comment vérifier la compatibilité avec mes pignons existants ?
La compatibilité repose sur le profil denté (AT, HTD, STD, etc.), le pas, la largeur et la longueur développée. Ces caractéristiques sont encadrées par des normes dimensionnelles qui garantissent l’interchangeabilité entre fabricants pour un profil donné. En cas de doute, confronter la désignation marquée sur la courroie usagée et la fiche technique du pignon avant de commander un équivalent renforcé.
Que faire en cas d’indisponibilité rapide pour un remplacement ?
Deux approches sont complémentaires : constituer un stock de sécurité pour les courroies critiques identifiées lors de l’analyse de criticité des équipements, et formaliser les désignations complètes auprès du fournisseur. Pour une courroie sur mesure, le délai d’étude et de fabrication doit être anticipé dès la conception du projet, pas au moment de la panne.
Standard ou sur mesure : comment arbitrer sur le coût ?
La comparaison doit intégrer le coût complet : prix de la courroie, mais aussi coût d’un arrêt de production, délai de remplacement, maintenance préventive associée et durée de vie attendue. Une solution standard peut suffire sur une application peu critique ; une solution renforcée ou sur mesure devient économiquement cohérente dès que la fiabilité et la précision pèsent lourd dans le bilan d’exploitation.
Le choix d’une courroie dentée à armature renforcée n’est pas une question de surenchère technique mais d’adéquation entre la charge, la précision attendue et les contraintes d’exploitation. En qualifiant précisément la sollicitation, en comparant les matériaux de corps et de renfort sur des critères concrets, puis en structurant le dimensionnement et le suivi, vous arbitrez entre solution standard et solution renforcée sur des bases vérifiables, pas sur une intuition.
