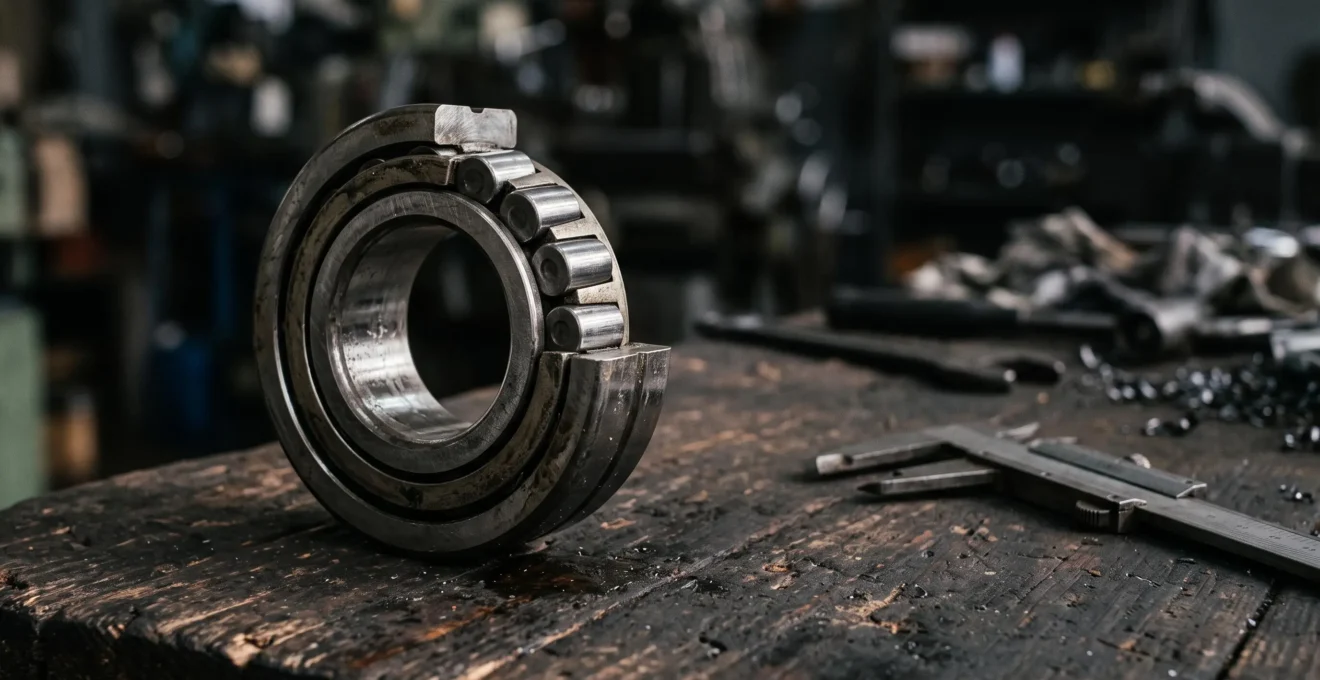

Ingenieur analysant l'usure interne d'un roulement mecanique pour predire sa duree de vie restante
Publié le 12 mars 2024

Anticiper une panne ne se résume pas à suivre un calendrier, mais à décoder les signes précurseurs de défaillance que vos équipements émettent en permanence.

  • La durée de vie théorique d’un composant (L10) est une illusion ; les conditions réelles d’opération sont le seul facteur déterminant.
  • L’analyse des signaux faibles, comme les signatures vibratoires à haute fréquence, permet de détecter une dégradation jusqu’à 6 mois avant la rupture fonctionnelle.

Recommandation : Remplacez la maintenance préventive systématique par une stratégie de surveillance conditionnelle pour agir sur l’état réel de l’équipement, et non sur une date arbitraire.

Pour tout responsable de maintenance, un arrêt de production imprévu est le scénario catastrophe par excellence. La question n’est pas seulement de savoir si un composant va tomber en panne, mais quand. On s’appuie souvent sur les préconisations des constructeurs et des calendriers de maintenance préventive stricts, en espérant que le remplacement d’une pièce à 80% de sa durée de vie théorique suffira à éviter le pire. Pourtant, la réalité du terrain est plus complexe : un roulement prévu pour 10 ans peut céder après 2 ans, tandis qu’une pompe considérée comme « en fin de vie » peut continuer à fonctionner parfaitement.

Cette incertitude est le cœur du problème. Le respect scrupuleux des échéances préventives ne garantit rien, car il ignore les variables infinies de l’environnement de production réel : erreurs de montage, défauts de lubrification, variations de charge, contamination… Ces facteurs créent un écart, parfois immense, entre la durée de vie calculée en laboratoire et la durée de vie opérationnelle. La maintenance préventive systématique, dans ce contexte, oscille entre gaspillage (remplacer des pièces saines) et prise de risque (laisser des pièces usées en service).

Mais si la véritable clé n’était pas dans le respect d’un planning, mais dans la capacité à écouter ce que les machines nous disent ? La solution ne réside pas dans une meilleure estimation de la date de défaillance, mais dans la détection précoce des symptômes physiques de l’usure. C’est l’essence même de la maintenance prédictive : passer d’un mode « quand remplacer ? » à un mode « quel est l’état réel de mon composant maintenant ? ».

Cet article va vous guider à travers les mécanismes physiques de l’usure et les techniques pour les identifier bien avant la rupture. Nous analyserons des cas concrets, des roulements aux compresseurs, pour vous donner les clés d’une stratégie de maintenance qui anticipe les pannes au lieu de les subir.

Pour naviguer efficacement à travers les différentes facettes de l’anticipation des pannes, cet article est structuré pour vous emmener des causes racines de l’usure aux stratégies organisationnelles. Le sommaire ci-dessous vous permettra d’accéder directement aux sections qui vous intéressent le plus.

Pourquoi certains roulements tombent en panne après 2 ans au lieu de 10 ans prévus ?

La durée de vie nominale d’un roulement, souvent désignée par L10, est une valeur statistique calculée dans des conditions de laboratoire idéales : charge parfaitement appliquée, lubrification optimale, propreté clinique et température stable. Dans l’industrie, ces conditions sont une pure fiction. La différence entre la théorie et la pratique explique pourquoi un composant peut échouer bien avant l’heure. Les causes racines sont presque toujours liées aux conditions d’exploitation réelles.

Une contamination, même minime, du lubrifiant par des particules dures peut provoquer des indentations sur les pistes de roulement. Chaque passage d’un élément roulant sur cette indentation crée un pic de contrainte, initiant une fissure sous la surface. De même, un défaut d’alignement de quelques fractions de degré ou un montage forcé peut générer des charges axiales ou radiales imprévues, concentrant les contraintes sur une zone réduite de la bague. Ces surcharges locales accélèrent de façon exponentielle le processus de fatigue du matériau.

Le phénomène de fatigue de contact en sous-couche est au cœur de ce vieillissement prématuré. Il ne s’agit pas d’une usure visible en surface, mais de micro-fissures qui naissent et se propagent sous la piste de roulement, là où les contraintes de cisaillement sont maximales. Lorsque ces fissures atteignent la surface, un morceau de métal se détache, créant un écaillage. C’est le début de la fin : chaque impact génère plus de débris, qui à leur tour créent de nouvelles indentations, dans un cercle vicieux de dégradation rapide.

Cette image illustre parfaitement le stade final de l’écaillage, mais le processus destructeur a commencé bien avant, de manière invisible. C’est pourquoi se fier uniquement à la durée de vie L10 est une stratégie hasardeuse. La véritable fiabilité passe par la maîtrise des conditions d’opération (propreté, alignement, lubrification) et la détection des premiers signes de cette fatigue souterraine.

En somme, ignorer les conditions réelles d’utilisation au profit d’une durée de vie théorique revient à naviguer sans carte. La clé est de transformer l’environnement de votre composant en un laboratoire maîtrisé.

Comment détecter l’usure d’un palier 3 mois avant la rupture par vibrations ?

La détection précoce d’une défaillance de roulement n’est pas de la magie, c’est de la physique. Lorsqu’une micro-fissure se développe ou qu’un écaillage apparaît, chaque passage d’un élément roulant sur ce défaut génère un impact, une onde de choc minuscule qui se propage dans la structure. Ces impacts, bien qu’imperceptibles au début, sont la base de l’analyse vibratoire prédictive. Ils constituent le signal faible par excellence, annonciateur d’une dégradation future.

L’analyse vibratoire moderne, et plus spécifiquement l’analyse d’enveloppe spectrale, est conçue pour isoler ces chocs répétitifs du bruit de fond général de la machine. Grâce à cette technique, un défaut de roulement en enveloppe spectrale est détectable typiquement 2 à 6 mois avant la défaillance complète, offrant une fenêtre d’intervention considérable. C’est la fameuse courbe P-F (Potentiel de défaillance – Défaillance Fonctionnelle) en action : on détecte le problème au point P, longtemps avant que la machine ne s’arrête au point F.

La dégradation d’un roulement suivie par analyse vibratoire suit un schéma prévisible en quatre stades, qui permettent de non seulement détecter mais aussi de qualifier la sévérité du défaut :

  • Stade 1 : Apparition de chocs en très hautes fréquences (ultrasoniques). C’est le tout premier signe, souvent lié à un problème de lubrification, mais encore invisible sur un spectre vibratoire standard.
  • Stade 2 : Émergence des fréquences caractéristiques du défaut. L’analyse d’enveloppe révèle des pics aux fréquences spécifiques de la bague extérieure (BPFO), de la bague intérieure (BPFI) ou des billes (BSF). Le défaut est confirmé.
  • Stade 3 : Apparition des harmoniques et des bandes latérales autour des fréquences de défaut. La dégradation s’aggrave, les chocs sont plus violents.
  • Stade 4 : Hausse générale du bruit de fond vibratoire. Le roulement est sévèrement endommagé, les jeux internes augmentent et la rupture mécanique est imminente. Une intervention est requise sans délai.

Passer du stade 1 au stade 4 peut prendre des mois. En surveillant l’évolution de la signature vibratoire, on peut planifier le remplacement du palier au moment le plus opportun : ni trop tôt (gaspillage), ni trop tard (panne catastrophique).

L’investissement dans des outils d’analyse vibratoire et la formation des techniciens à l’interprétation de ces données transforment la maintenance d’un centre de coûts réactifs en un véritable pôle de pilotage de la fiabilité.

Remplacer à échéance fixe ou surveiller l’état réel : quelle stratégie pour les pompes ?

Face à un parc de pompes industrielles, le responsable maintenance est confronté à un dilemme stratégique fondamental. La première approche, la plus traditionnelle, est la maintenance préventive systématique : on remplace les garnitures, les roulements ou la pompe entière à intervalles fixes, basés sur des statistiques MTBF (Mean Time Between Failures) ou les recommandations du constructeur. Cette méthode est simple à planifier, mais elle est intrinsèquement inefficace. Elle conduit soit à jeter des composants parfaitement fonctionnels, soit à subir une panne juste avant une intervention planifiée.

La seconde approche est la maintenance conditionnelle ou prédictive. Au lieu de se baser sur un calendrier, on surveille l’état de santé réel de l’équipement à l’aide de capteurs pour décider du moment de l’intervention. Cette stratégie part du principe qu’une pompe ne s’use pas de manière linéaire et que la date de remplacement optimale est unique à chaque machine et à son contexte d’utilisation. C’est un changement de paradigme : on ne subit plus une durée de vie, on la gère activement.

Le choix entre ces deux mondes est plus qu’une décision technique ; c’est un choix philosophique sur la gestion du risque et de l’efficacité. Le remplacement systématique vise à maîtriser le risque par la standardisation, tandis que la surveillance conditionnelle le maîtrise par la connaissance.

Concrètement, pour une pompe, la surveillance peut inclure des analyses vibratoires pour les roulements, des contrôles de température sur le corps de pompe et le moteur, une analyse de la consommation de courant pour détecter les efforts anormaux, ou encore des capteurs de pression pour identifier une baisse de performance (liée à l’usure de l’impulseur, par exemple). En corrélant ces données, on obtient une image dynamique et précise de l’état de santé de l’actif, permettant de planifier une intervention juste avant la dégradation des performances ou la panne, maximisant ainsi la durée de vie de chaque composant et la disponibilité de l’installation.

Si la maintenance préventive systématique peut sembler plus sécurisante à court terme, la maintenance conditionnelle est, sur le long terme, la seule voie vers une optimisation réelle des coûts et une fiabilité maximale.

L’erreur de serrage qui détruit un roulement en 6 mois au lieu de 5 ans

Une des causes les plus courantes et les plus insidieuses de défaillance prématurée des roulements est une erreur fondamentale lors du montage : le défaut de serrage. Qu’il s’agisse d’un jeu excessif ou, à l’inverse, d’une précharge trop importante, le résultat est une réduction drastique de la durée de vie, transformant une pièce conçue pour durer des années en une source de panne en quelques mois. Ce problème illustre parfaitement comment un détail d’exécution peut anéantir la meilleure des planifications.

Un serrage insuffisant ou un ajustement incorrect entre l’arbre et la bague intérieure du roulement peut entraîner une rotation relative entre les deux pièces, un phénomène appelé « flambage » ou « creeping ». Cette micro-rotation génère de l’usure par fretting-corrosion, dégrade la portée de l’arbre et, surtout, introduit un jeu mécanique anormal. En analyse vibratoire, ce jeu se manifeste par une signature très spécifique, souvent avec des harmoniques de la vitesse de rotation et une instabilité du signal. Ce n’est pas un défaut du roulement lui-même, mais un symptôme d’un problème de montage.

À l’opposé, un serrage excessif (ou une précharge trop forte) est tout aussi destructeur. En réduisant ou en annulant le jeu interne du roulement, on force les éléments roulants à être en contact permanent et sous forte pression avec les deux pistes. Cela provoque une augmentation massive des frottements, une montée en température anormale qui dégrade le lubrifiant, et une accélération fulgurante de la fatigue du métal. Le roulement « grille » littéralement de l’intérieur. La signature thermique (via thermographie infrarouge) est souvent le premier indicateur d’une précharge excessive.

Comme le rappellent les experts en diagnostic, la signature spectrale d’un problème de montage est souvent identifiable et distincte d’un défaut de roulement classique. L’enjeu est de savoir la reconnaître, comme le souligne une ressource pédagogique :

Spectre typique d’un jeu mécanique associé au mauvais serrage d’un roulement et à celui d’un jeu d’arbre excessif

– Maxicours (ressource pédagogique technique), Analyse et diagnostic des défauts – Maxicours

Cette distinction est cruciale. Remplacer un roulement qui a échoué à cause d’un mauvais serrage sans corriger le problème de montage (par exemple, en ne rectifiant pas une portée d’arbre usée) garantit que le nouveau roulement subira le même sort. La prédiction de la durée de vie passe donc aussi par la maîtrise et la validation des procédures de montage.

Investir dans des outils de montage adéquats (clés dynamométriques, appareils de chauffe par induction) et dans la formation des techniciens aux bonnes pratiques est l’un des retours sur investissement les plus rapides en matière de fiabilité.

À quel kilométrage remplacer les courroies de distribution pour éviter la casse moteur ?

La courroie de distribution est l’exemple parfait du composant dont la défaillance est catastrophique et dont la maintenance est historiquement dominée par une approche préventive systématique. La rupture de cette pièce entraîne quasi systématiquement une collision entre les soupapes et les pistons, menant à une casse moteur coûteuse. Pour éviter ce scénario, les constructeurs automobiles ont établi des préconisations de remplacement strictes, basées sur un double critère : le kilométrage et l’âge.

En règle générale, les constructeurs préconisent généralement un remplacement entre 60 000 et 160 000 km ou tous les 5 à 10 ans, le premier des deux termes atteint étant la règle. Cet intervalle large s’explique par les différences de conception des moteurs, les matériaux utilisés pour la courroie et les conditions d’utilisation. Un véhicule utilisé majoritairement en ville avec de fréquents démarrages à froid subira une usure plus rapide qu’un véhicule roulant sur autoroute à régime constant.

Les préconisations varient également selon le type de motorisation, comme le montre le tableau suivant qui synthétise les tendances générales du marché.

Comparaison des intervalles de remplacement selon le type de motorisation
Type de motorisation Kilométrage indicatif Durée indicative
Essence Environ 100 000 km 5 à 7 ans
Diesel 100 000 à 150 000 km 6 à 10 ans

Cependant, même avec ces directives, une surveillance active reste une sécurité supplémentaire. Une inspection visuelle et auditive peut révéler des signes avant-coureurs d’une défaillance imminente, permettant d’anticiper le remplacement et d’éviter la casse. Il est crucial de savoir reconnaître ces signaux faibles :

  • Craquelures ou fissures visibles sur le dos ou les flancs de la courroie, signe de vieillissement du matériau.
  • Bruits inhabituels provenant du compartiment moteur, comme un couinement ou un cliquetis, pouvant indiquer une tension incorrecte ou un galet tendeur défaillant.
  • Démarrage difficile ou des ratés du moteur, qui peuvent être le symptôme d’une courroie détendue ayant provoqué un léger décalage de la distribution.
  • Vibrations anormales ressenties dans le véhicule, surtout au ralenti.

En combinant le respect des préconisations constructeur avec une écoute attentive et une inspection régulière, on passe d’une application aveugle d’un calendrier à une gestion éclairée du risque.

Dans ce cas précis, la maintenance prédictive est plus difficile à instrumenter que sur une machine industrielle, mais l’approche « conditionnelle » par l’inspection humaine reste une stratégie de réduction de risque très efficace.

Pourquoi votre compresseur tourne à vide 40% du temps même sans production ?

Le compresseur d’air est un équipement énergivore, mais une grande partie de sa consommation n’est souvent que du gaspillage. Le problème réside dans le fonctionnement des compresseurs à vitesse fixe. Pour maintenir la pression dans le réseau, le compresseur alterne entre deux modes : le mode « en charge » où il comprime de l’air, et le mode « à vide » où le moteur tourne mais sans produire d’air comprimé utile. Or, ce fonctionnement à vide est loin d’être gratuit. En effet, un compresseur à vitesse fixe consomme environ 25 à 35% de sa puissance nominale en marche à vide.

Cette marche à vide est une forme de dérive de performance et de gaspillage pur. Si votre réseau d’air a des fuites ou une demande intermittente, votre compresseur peut passer une part significative de son temps (parfois jusqu’à 40-50%) dans ce mode inefficace. Il continue de consommer une quantité substantielle d’électricité sans aucune valeur ajoutée pour la production. C’est l’équivalent de laisser le moteur de sa voiture tourner toute la nuit au cas où on aurait besoin de partir en urgence.

Étude de cas : Le gaspillage caché d’un compresseur de 90 kW

L’analyse des données d’un compresseur standard de 90 kW fonctionnant 4 000 heures par an a révélé une réalité surprenante : la machine tournait 60% du temps en charge et 40% du temps à vide. Pendant ces 1 600 heures de fonctionnement à vide, le compresseur consommait environ 30 kW (environ 33% de sa puissance nominale) sans produire un seul mètre cube d’air utile. Cela représente un gaspillage annuel de 48 000 kWh. L’installation d’un compresseur à variateur de vitesse (VSD), qui adapte la vitesse du moteur à la demande réelle, a permis d’éliminer quasi totalement ce gaspillage et de réduire drastiquement la facture énergétique.

Prédire la durée de vie d’un composant ne se limite pas à anticiper la casse. C’est aussi prédire et quantifier l’inefficacité opérationnelle. Un audit de la consommation électrique de vos compresseurs et une analyse de leurs cycles de charge/décharge peuvent révéler des gisements d’économies considérables.

La solution passe souvent par la réparation des fuites sur le réseau d’air comprimé ou, pour un gain plus structurel, par le remplacement d’un compresseur à vitesse fixe par un modèle à vitesse variable (VSD) qui ajuste sa consommation à la demande réelle, éliminant ainsi le coûteux cycle de marche à vide.

La surveillance de la consommation énergétique est donc un outil de maintenance prédictive à part entière, ciblant non pas la fiabilité mécanique mais la performance économique de l’actif.

L’erreur de surveillance qui laisse dériver la cote de 0,05 mm après 5 000 pièces

Dans le domaine de l’usinage et de la production en série, la défaillance ne se manifeste pas toujours par une rupture franche, mais par une dérive insidieuse : la perte de conformité dimensionnelle. Une machine peut sembler fonctionner parfaitement, sans vibrations ni bruits anormaux, tout en produisant des pièces hors tolérances. L’incapacité à prédire cette dérive de cote est une source majeure de non-qualité, de rebuts et de retours clients, dont le coût dépasse souvent celui d’une panne mécanique.

Imaginons un centre d’usinage qui doit garantir une cote à ±0,02 mm. Au début de la production, les 100 premières pièces sont parfaites. Un contrôle qualité est effectué toutes les 1 000 pièces. Aux 5 000ème et 6 000ème pièces, le contrôle est toujours bon. Pourtant, à 7 500 pièces, une alerte est déclenchée : 30% de la production est non-conforme, avec une dérive moyenne de +0,05 mm. Que s’est-il passé entre les deux contrôles ? La dérive n’est pas apparue soudainement ; elle a été progressive, et le système de surveillance n’a pas été capable de la détecter à temps.

Les causes racines de cette dérive sont multiples : l’usure normale de l’outil de coupe, la dilatation thermique de la machine-outil ou de la pièce au cours de la journée, le desserrage progressif d’une fixation, ou encore l’encrassement d’un système de refroidissement. Ces phénomènes sont lents et progressifs. Attendre un contrôle par échantillonnage pour les détecter revient à constater les dégâts après la bataille. La prédiction de cette dérive passe par une surveillance en continu et l’application des principes du SPC (Statistical Process Control ou Maîtrise Statistique des Procédés).

Au lieu de simplement valider si une pièce est « bonne » ou « mauvaise » (contrôle par attributs), le SPC se concentre sur le suivi de la mesure elle-même (contrôle par mesures). En reportant les dimensions sur une carte de contrôle, on peut visualiser la tendance. Même si toutes les pièces restent dans les tolérances, une tendance haussière ou baissière est un signal faible puissant. Il indique qu’un facteur d’influence est en train de changer et que, si rien n’est fait, la production sortira des limites de tolérance. L’analyse de cette tendance permet d’anticiper le moment où la cote dérivera et de planifier une action corrective (changement d’outil, recalibrage de la machine) avant de produire des rebuts.

La surveillance de la dérive de cote est donc une forme avancée de maintenance prédictive, appliquée non pas à la santé de la machine, mais à la qualité de sa production. C’est le passage d’un contrôle qualité réactif à une assurance qualité proactive.

À retenir

  • La durée de vie réelle d’un composant dépend de ses conditions d’opération, pas de sa fiche technique.
  • La maintenance prédictive consiste à détecter les signaux physiques précurseurs (vibrations, température, consommation) pour agir avant la panne fonctionnelle.
  • Passer d’une maintenance préventive systématique à une maintenance conditionnelle permet de maximiser la durée de vie des actifs et la disponibilité des équipements.

Comment organiser les interventions planifiées pour maintenir 95% de disponibilité ?

Atteindre et maintenir un taux de disponibilité de 95% ou plus n’est pas le fruit du hasard, mais le résultat d’une organisation rigoureuse où les interventions de maintenance ne sont plus des perturbations subies, mais des actions stratégiques planifiées. La clé réside dans l’intégration des données de maintenance prédictive dans le processus de planification et d’ordonnancement. Il ne s’agit plus de remplir un calendrier, mais de construire un planning dynamique basé sur l’état de santé réel des équipements critiques.

La première étape est de hiérarchiser les actifs en fonction de leur criticité (via une analyse AMDEC, par exemple). Les équipements dont la défaillance entraîne un arrêt de production total doivent faire l’objet d’une surveillance renforcée. Pour ces derniers, les alertes issues de l’analyse vibratoire, thermique ou de toute autre technique prédictive deviennent des déclencheurs prioritaires pour la création d’ordres de travail (OT).

L’organisation de ces interventions doit viser à minimiser leur impact sur la production. Cela implique de regrouper les tâches. Si l’analyse prédictive signale qu’un roulement sur un moteur de convoyeur doit être changé dans les deux mois, le planificateur ne doit pas se contenter de programmer le remplacement du roulement. Il doit se demander : « Quelles autres tâches préventives sur ce convoyeur ou dans cette zone arrivent à échéance dans les trois prochains mois ? Pouvons-nous profiter de cet arrêt pour inspecter la bande, vérifier les galets et retendre la chaîne ? ». C’est le principe de la fenêtre de maintenance optimisée : un seul arrêt pour réaliser plusieurs interventions.

Une organisation efficace repose sur la communication et la coordination parfaites entre les équipes de maintenance, de production et le magasin de pièces de rechange. Un OT déclenché par une alerte prédictive doit automatiquement vérifier la disponibilité des pièces nécessaires, réserver les ressources humaines compétentes et être négocié avec la production pour trouver le créneau d’arrêt le moins pénalisant. L’objectif est que le jour de l’intervention, tout soit prêt : les pièces, les outils, les permis de travail et une équipe informée. L’intervention est alors rapide, efficace, et la machine redémarre dans les plus brefs délais.

Votre feuille de route pour une planification optimisée

  1. Hiérarchisation des équipements : Identifiez les 20% d’actifs qui causent 80% des arrêts de production et concentrez vos efforts de surveillance sur eux.
  2. Définition des seuils d’alerte : Pour chaque équipement critique, définissez des seuils de vibration, température ou autre paramètre, qui déclencheront automatiquement un OT d’inspection ou de remplacement.
  3. Création de gammes d’intervention groupées : Pour chaque type d’intervention planifiée, listez les tâches « opportunistes » (inspections, petits préventifs) à réaliser pendant le même arrêt.
  4. Synchronisation Logistique : Mettez en place un processus où chaque OT planifié déclenche une réservation des pièces de rechange et une validation de leur présence physique en magasin une semaine avant l’intervention.
  5. Analyse post-intervention : Après chaque intervention planifiée, mesurez le temps réel d’arrêt et comparez-le à l’objectif. Analysez les écarts pour améliorer le processus de planification suivant.

Pour transformer les données en actions concrètes, il est crucial de maîtriser les étapes pour intégrer la prédiction dans la planification.

En fin de compte, une disponibilité de 95% est moins une question de vitesse d’intervention qu’une question de qualité de planification. C’est en éliminant les imprévus, tant du côté des pannes que de l’organisation des réparations, que l’on atteint l’excellence opérationnelle.
